电动铸铁闸门

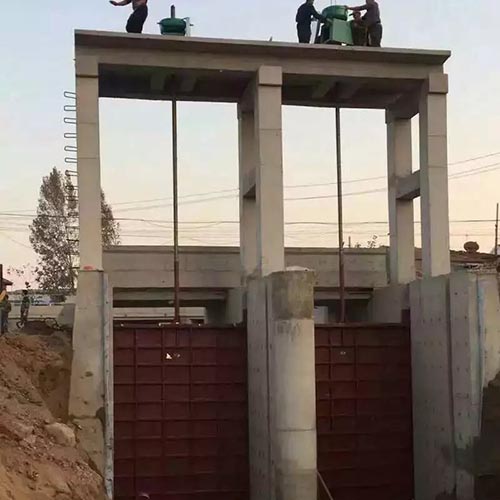

电动铸铁闸门是指采用电动启闭机来启闭的水利闸门,操作方便,省事省力,可远程控制等优势特点,常常被用于水库、大坝、水电站、给排水、河道等水利工程中大型闸门或深水闸。选型多种多样,厂家发货,便宜实惠！

一、电动铸铁闸门规格型号

电动铸铁闸门的规格通常在20mm×20mm到6000×6000mm,可配型的电动启闭机在0.3T到50T之间,大型铸铁闸门启闭机可定制生产。常见的型号如下：

1、圆形电动铸铁闸门常见型号：SYZ型、AXY型暗杆镶铜闸门、ZMQY型、ZMY型、ZMFY型、MXY型、AYZ型等

2、方形电动铸铁闸门常见型号：SFZ型、ZMQF型、ZMF型、AFZ型、AXF型、ZAQF型等

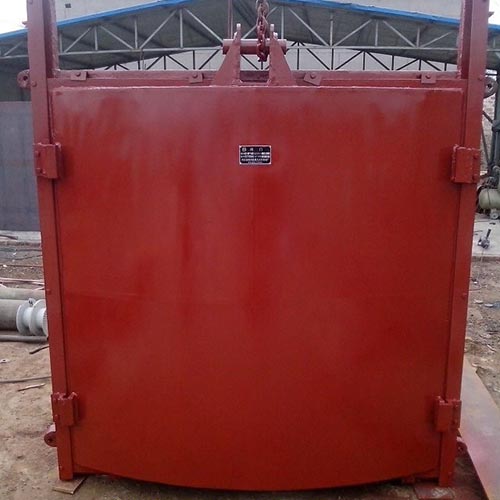

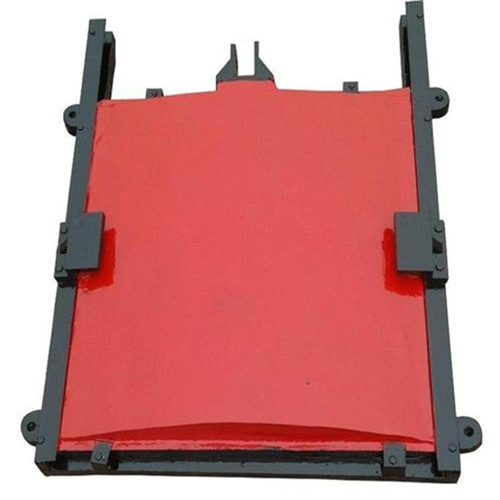

3、电动平面铸铁闸门常见型号：PGZ拱形型、PZ平板型等。

4、电动单吊点铸铁闸门常见型号：在闸门型号中只要是一个吊点的闸门都属于单吊点闸门。

5、电动双吊点铸铁闸门常见型号：在闸门型号中只要是两个吊点的闸门都属于双吊点闸门。

4、电动暗杆式闸门常见型号：AXY型、AYZ型、AFZ型、AXF型、ZAQF型、PGZ拱形型、PZ平板型等

5、电动明杆式铸铁镶铜闸门常见型号：SYZ型、ZMQY型、ZMY型、ZMFY型、MXY型、SFZ型、ZMQF型、ZMF型、SFZ型、ZMQF型、ZMF型等

6、电动单向止水铸铁闸门常见型号：SYZ型、AXY型暗杆镶铜闸门、ZMQY型、ZMY型、ZMFY型、MXY型、AYZ型、SFZ型、ZMQF型、ZMF型、AFZ型、AXF型、ZAQF型、：PGZ拱形型、PZ平板型等

7、双向止水电动闸门常见型号：SSYZ型、SPGZ型、SSFZ型、PZSM型等

8、电动扶壁式铸铁闸门常见型号：ZMQF型、ZMQY型等

二、电动铸铁闸门启闭机型号：

1、QDA型机电一体化螺杆启闭机,采用蜗轮、蜗杆变速螺母旋转使螺杆上下运动,从而实现带动闸门的启闭,具有运行可靠性强,操作方便等优势,被广泛应用于电力、冶金、石油、化工、造纸、污水处理等行业。

2、QLD型电装螺杆启闭机,具有扭矩保护和行程限位双重保护措施,同时这款机型具有防水、防爆功能,适用于石化、电力、造纸、环保、园林景观、城市防洪等特殊要求场所,采用多回转电动装置有,按连接形式分为转矩型和推力型。

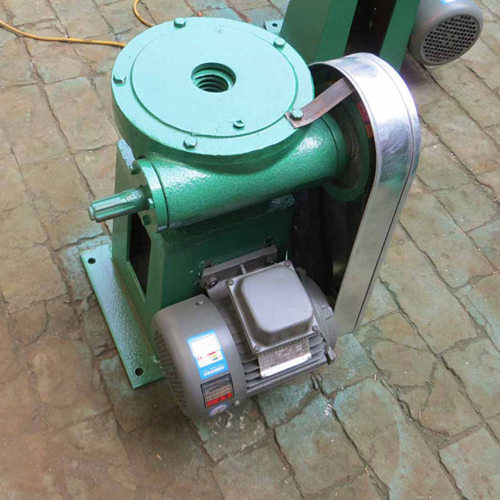

3、QL型电动用螺杆启闭机,适用于水利、水电、市政建设、水产养殖及农田水利建设工程。自锁性能好,可使闸门停留在任何位置。具有手动和电动两种功能,15T以上2个摇把。根据用户要求,可配电子高度计,可现场及远程或集中控制,常规产品配机械限位器。

4、QLZ型直连螺杆启闭机,启闭机力通常在5T-20T之间,即可配型单吊点铸铁闸门,也可以配型双吊点铸铁闸门,适合启闭有下压力要求的各种平面铸铁闸门,比如用于水库灌区河道堤坝,水力电站等工程项目上的启闭机,但是此种类型的螺杆启闭机不适宜长时间超载及长时间连续工作。

5、QPQ型电动卷扬启闭,启闭能力强,可达200T,多用于大型的铸铁闸门的启闭。

6、QPK型电动快速卷扬启闭机,启闭速度快,机型结构紧凑,承载能力大,运行平稳,安装维修方便, 40T以上多采用电动式, 40T以上的卷扬机（包括40T）还设置载荷控制装置,以防止超载启闭。此设备适用于各种水利水电工程中,用来启闭各种闸门,25T以下卷扬机为手电两用式。

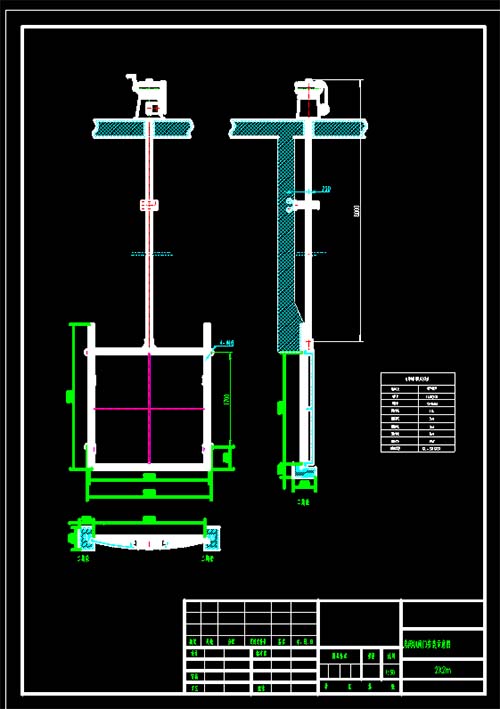

二、电动铸铁闸门结构及结构图

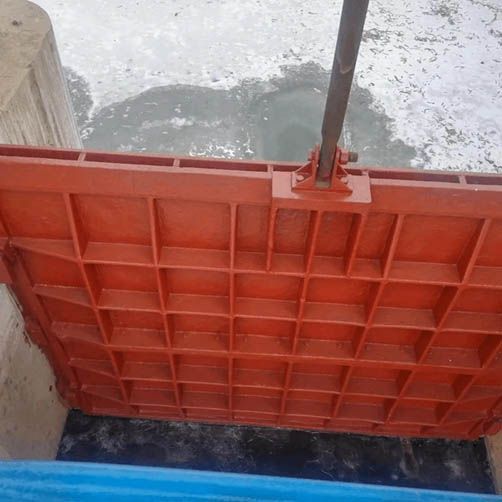

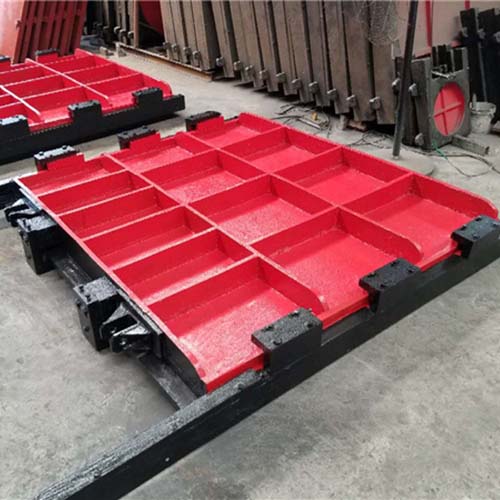

电动铸铁闸门结构主要由闸板、闸框、吊耳、导轨、密封装置、电动启闭机等组成,闸框、闸板的材质为灰口铸铁或球磨铸铁。不同型号的电动铸铁闸门结构图有所区别,详细不同型号闸门启闭机结构图可到本站对应型号的启闭机闸门中参考,下面以电动平面铸铁闸门举例说明。

三、电动铸铁闸门工作原理

电动铸铁闸门是在配型的电动启闭机的作用下实现闸门启闭的,闸板是直接承受水压的构件,并沿轨道在启闭机作用下上下运动,在运行时,紧闭斜铁和闸框滑道保障闸门的纵横运行轨迹, 在水压力和紧闭斜铁的双重作用下, 即确保闸板平稳运行,也实现闸门的止水效果,闸框是支撑闸板构件,其迎水面四周与闸板框四周背水面接触面经机械加工、刨光后,平直光滑、 贴合严密,可使结合面、 止水面与运动滑道合三为一,并将水压传递到镶嵌的混凝土构筑物中。

四、电动铸铁闸门优势

1、安装操作便捷,可实现远程控制；

2、电动铸铁闸门可停留在任意位置；

3、结构简单,耐腐蚀性能强,运行可靠；

4、应用范围广,适应性强。

五、电动铸铁闸门应用

电动铸铁闸门被广泛应用于水利发电、冶金、石油、化工、造纸、污水处理、环保、园林景观、城市防洪、市政建设、水产养殖、农田灌溉、水库灌区河道堤坝等水利工程项目。
