双吊点卷扬启闭机闸门

双吊点卷扬启闭机闸门是一种广泛应用于水工工程中进水、尾水孔口用来调节流量的闸门启闭机,具有启闭机灵活、操作方便、稳定性好的优势,厂家报价从500多元到1万多元不等,主要依据用户所需要的规格型号及要求来报价,致电本厂免费获取报价！

一、双吊点卷扬启闭机闸门简介

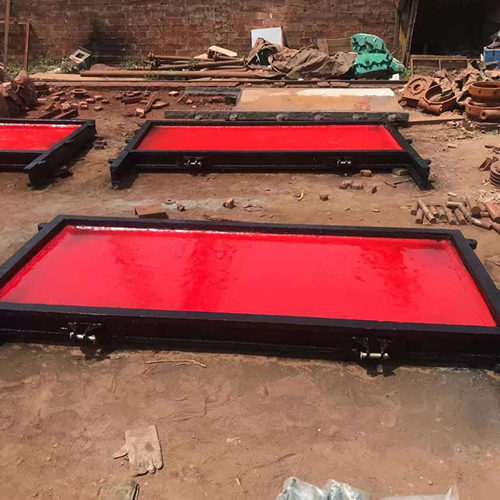

双吊点卷扬启闭机铸铁闸门是由双吊点卷扬启闭机和铸铁闸门两部分组成,其中双吊点卷扬启闭机可分为集中驱动和单独驱动两种,配型的铸铁闸门常见的有PZ型和PGZ型两种,常常用于水利工程中的进水口、泄水口、尾水口等处。

二、双吊点卷扬启闭机闸门工作原理

1、双吊点卷扬启闭机闸门结构

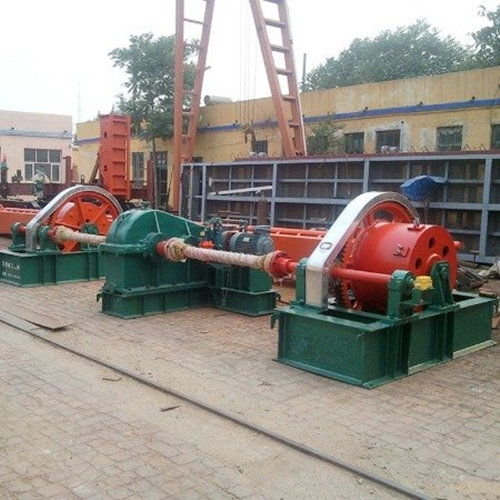

双吊点卷扬启闭机主要由联轴器、钢丝绳、传动器、交油制动器、减速机、调整器、开闭式齿轮、卷筒、滑轮系、电器控制箱、电机、机架及闸门组成。

2、双吊点卷样启闭机闸门工作原理

双吊点卷扬启闭机的工作原理非常简单,在启闭机工作时,就是通过电动机转动,然后再通过联轴器的传递,使钢丝绳在螺旋槽内收进或放出,从而使铸铁平面闸门可以升降,达到启闭的目的,再配备上交流制动器,这样使使闸门可停留在任何所需的位置。

三、双吊点卷扬启闭机闸门的优势特点

1、通过传速比和滑轮组可以轻松获得较大的启闭门力。因此适合用于较大孔口和水头的闸门；

2、启闭机的行程便于调整,因为可以通过调整钢丝绳的长短来调整行程非常方便,因此此种启闭机闸门也适用于较大行程的闸口或深孔闸；

3、行程控制准确度高,行程控制机构采用十进制计数器原理,控制行程的误差百分之0.5；

4、操作维护简便,可实现现场和远控操作；

5、同步性能优良,可以单侧驱动,亦可双侧驱动；

6、具有结构紧凑、承载能力大、启闭灵活、运行平稳可靠、操作可靠、安装维修方便等优点。

四、双吊点卷扬启闭机闸门钢丝绳安装

1、双吊点卷扬启闭机闸门钢丝绳安装通常是把动滑轮组摆放在闸门孔口桥面位置,用钢缆锁定在桥面后靠人力量按正确的穿绳顺序穿绳；

2、钢丝绳, 安装前在条件允许下,需要根据设计尺寸,丈量实质到货的钢丝绳长度,确立每根钢丝绳偏差的大小,合理采纳钢丝绳；

3、穿钢丝绳的缠饶方式应依照设计图纸的要求进行；

4、当吊点在下限位置时,缠绕在卷筒上的钢丝绳长度,留在卷筒上的圈数不宜少于4圈,其中2圈作为固定用,另外2圈为可靠；

5、当吊点在上限位置时,钢丝绳不得缠绕到卷筒的光筒部分；

6、双吊点启闭机吊距误差不宜超过±3.0mm,钢丝绳拉紧后,两吊轴中线应在同一水平上,其高差在孔口内不得超过5.0mm,全行程范围不超过30mm；

五、双吊点卷扬启闭机闸门下降不到位的原因

• 产生原因：

1、闸门自重不足；

2、由于长期使用,闸门主、侧轮及轨道锈蚀、变形,摩阻力增加;；

3、双吊点卷扬启闭机对闸门不产生闭门力。

• 处理方法：

1、闸门配重,对纯属由闸门重量小而造成闭门力不足的情况,与闸门实有重量之差作为应增配的重量进行配重。

2、对闸门主、侧轮及轨道进行维修校正,减少摩阻力对闸门的下降

3、施加外力,可采用对闸门施加外力的方法。即利用相关设备给闸门施加一个向下的外

力,只要这个力足够大,便可满足闭门要求。
