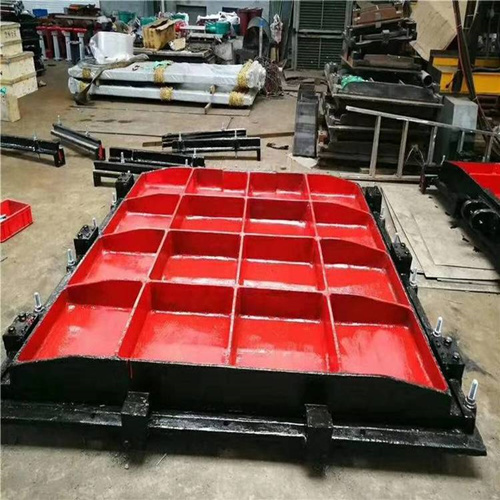

双吊点铸铁闸门

双吊点螺杆启闭机铸铁闸门

发布日期:2022-04-14 10:17:56浏览:2116 次

本厂拥有多种规格型号双吊点螺杆启闭机铸铁闸门,其中双吊点闸门规格型号通常是指闸门宽度在3米以上的,双吊点螺杆启闭机的型号为QL手电两用型,启闭力通常在2×5T-2×80T,具体型号技术参数可参考本站《双吊点螺杆启闭机型号技术参数》

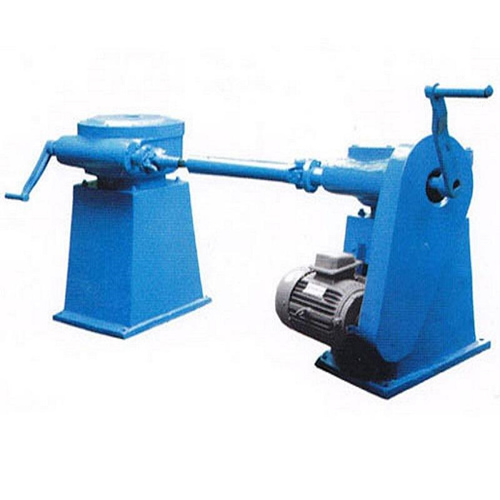

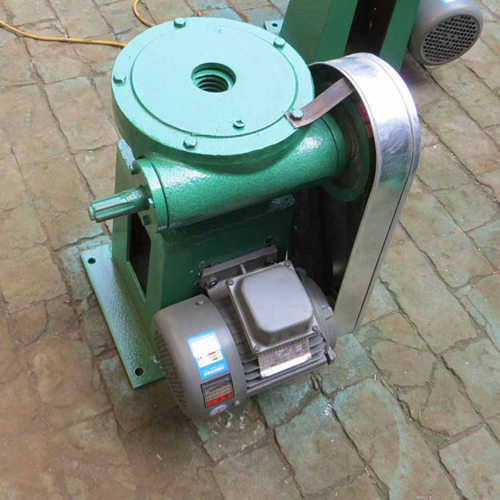

双吊点螺杆启闭机铸铁闸门

一、双吊点螺杆启闭机内部结构图解及原理


1、QL手电两用双吊点螺杆启闭机的组件及内部构造,组件由机壳、机盖、支架、螺母、螺杆、压力轴承、螺杆、蜗杆、蜗轮、手摇柄、电机、电器等组成,螺杆和承重螺母上的螺纹一般采用单线梯形螺纹,螺杆的材料通常是35或45#碳素结构钢。传动机构采用蜗杆传动,蜗轮变速、螺母旋转、使螺杆上下运动。

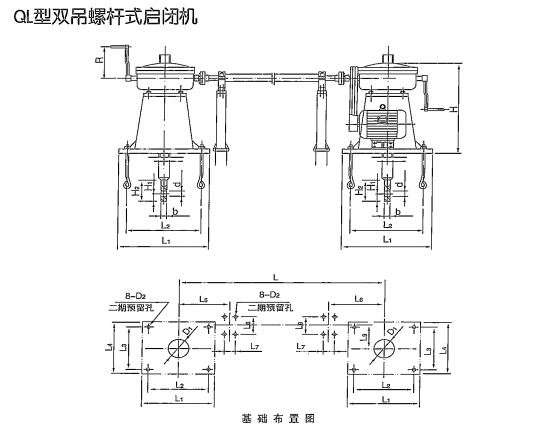

双吊点螺杆启闭机内部结构图


螺杆式启闭机蜗杆传动机构:蜗轮蜗杆式可以获得更大的速比。因此,蜗轮螺杆式的开闭能力大于伞齿轮式的开闭能力。与伞齿轮类型相比,不同之处在于轴承螺母与蜗轮连接,而螺杆与手柄轴一体延伸出壳体。其他结构与伞齿轮螺杆启闭机相同,但蜗轮传动的机械效率低,加工条件要求较高。


2、螺杆启闭机的原理

螺杆支承在承重螺母内,螺母固定在传动机构的齿轮或蜗轮上,螺杆下端通过吊头与闸门相连。传动机构通过齿轮或蜗轮驱动承重螺母转动,使起重螺杆作升或降的直线运动,从而达到闸门开启或关闭的目的。


二、双吊点螺杆启闭机铸铁闸门主要技术参数


启闭力、闸门开启或下降的牵引力或施加的压力、启闭行程和启闭速度。选择启闭机类型时,主要考虑以下因素:闸门形式、封口尺寸和运行条件,同型闸门孔口数量和闸门设置扇数,闸门起吊耳的个数,启闭力、启闭行程和启闭速度,启闭机动力状况、设置地点、空间尺度和其他操作要求等,双吊点铸铁闸门主要技术参数有孔口的尺寸、双吊点的间距、重量、止水的方向等。

双吊点螺杆启闭机技术参数及优势特点

三、特点优势:


1、外形美观、结构紧凑;

2、安装方便、操作灵活可靠;

3、工作效率高、使用寿命长、维护成本低;

4、应用范围广,无论是平原还是山区有电无电均可使用,并具有防盗水功能,放心可靠;

5、自锁性能好,可使闸门停留在任何位置。



四、应用:


可用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程的闸门升降的控制上!


五、下落抖动有哪些原因:


1、下落抖动的原因

下落抖动的原因通常为启闭机与闸门不垂直,当关闭闸门时启闭机会抖动,还有闸门滑轨不合格导致,也有可能是在启闭机运行过程中操作不当导致螺杆变弯,另外就是启闭机的电气控制系统运行不同步,引起螺杆不能同步升降,使闸门发生微小偏转,与竖直方向产生一定的倾角。螺杆的弯曲通常是在关闭闸门时,滑块由于锈蚀或者异物阻塞弓|起运行受阻螺杆承受闭门压力,在长期作用下发生弯曲变形,影响闸门的,正常启闭。


双吊点螺杆启闭机闸门抖动原因及处理办法


2、处理方法:

  • 选择有实力的厂家,以保障产品质量的可靠,瑞鑫水工专业冲水水工机械16你那,拥有螺杆启闭机生产资质;

  • 正确的安装,本厂拥有专业的安装技术人员可全程协助用户安装操作;

  • 若须选用柔度较大的螺杆时,可采取相应措施防止螺杆受压变形失稳,①增加螺杆的中间支撑可有效减少螺杆计算压杆稳定时的长度,相应减小了螺杆的柔度,提高稳定性;②在螺杆外面添加套管这样就能一定程度上防止螺杆的弯曲变形,并且在一定程度上保护金属螺杆,减缓螺杆的锈蚀提高螺杆工作的可靠度。

  • 对于双吊点螺杆式启闭机铸铁闸门,要调试好电气控制系统,保证双杆的同步运行,防止闸门倾斜,进而引|起螺杆的失稳;

  • 需定期对滑块涂刷油漆,防止其锈蚀,使其得以正常运行,并且在汛期前需对闸门进行杂物清理,比如杂草、生活垃圾等。

TAG标签: 双吊点启闭机
