平面铸铁闸门

首页> > 平面铸铁闸门

PGZ型

发布日期：2021-11-14 14:56:59浏览：1108 次

PGZ平面滑动铸铁闸门是一种常见的平面拱形水闸,多用于水利灌溉、水电站、给排水等水利工程,其常见的型号从PGZ0.6×0.6m到5×5m都有,用户可依据相应的施工图纸选购相应的材质型号,异型的可来图来样定制生产。

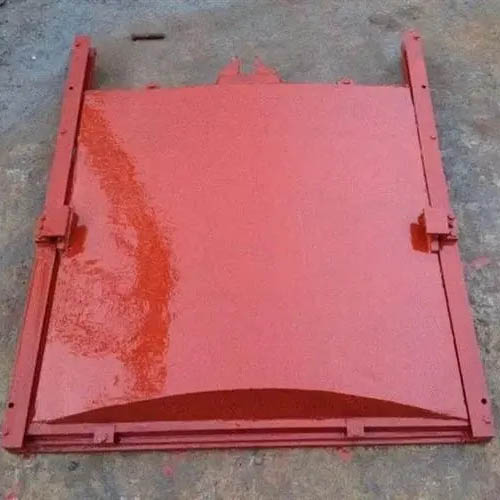

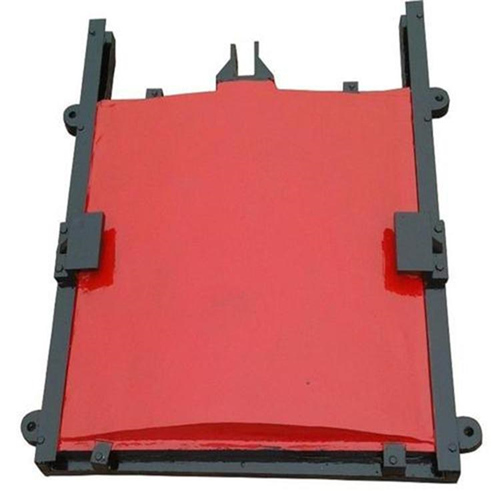

PGZ平面铸铁闸门

一、常见的部分PGZ拱形/弧形平面铸铁闸门外形及安装尺寸参数表

表：（一）PGZ0.6×0.6m-1×1.2m外形及安装尺寸表：

规格型号(m)		0.6×0.6	0.8×0.8	0.8×1	1×1	1×1.2
规格型号(m)		0.6×0.6	0.8×0.8	0.8×1	1×1	1×1.2
尺寸参数(mm)	A	600	800	800	1000	1000
	B	600	800	1000	1000	1200
	C	55	55	55	55	55
	D	710	910	910	1110	1110
	E	85	85	85	85	85
	F	680	880	880	1080	1080
	H	800	1200	1440	1440	1080
	H1	710	910	910	1110	1290
	M	645	845	845	1045	1045
	N	650	850	1050	1050	1250
	a	110	130	130	150	150
	b	50	50	50	50	50
	d	90	135	135	140	140
	e	75	80	80	85	85
	f	75	90	90	90	90
	g	30	30	30	30	30
	h	30	30	30	30	30
	h1	50	100	100	100	100
	h2	700	800	600	600	570
	h3			650	650	490
	h4					400
	h5
	N1	55	70	70	70	70
适用水头		3	3	3	3	3
重量kg	板重	102	126	171	185	250
重量kg	总重	182	224	311	311	453
地脚螺栓		4-14×200	4-M14×200	6-M14×200	6-M14×20	8-M14×200

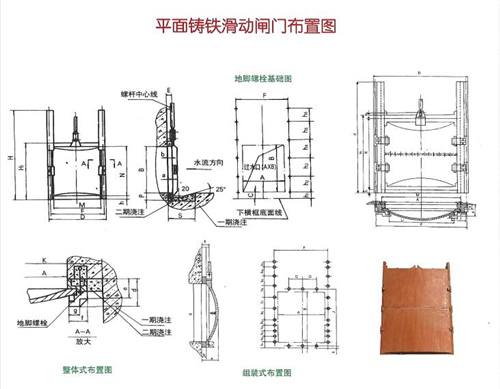

PGZ平面铸铁闸门安装布置结构图

表（二）：PGZ1.5×1.5m-2×3m外形及安装尺寸表：

规格型号(m)		1.5×1.5	1.5×2	2×2	2×2.5	2×3
尺寸参数mm	A	1500	1500	2000	2000	2000
	B	1500	2000	2000	2500	3000
	C	60	60	70	70	70
	D	1620	1620	2140	2140	2140
	E	150	160	182	212	167
	F	1590	1590	2110	2110	2110
	H	1960	2460	2460	2960	3640
	H1	1620	2120	2140	2640	3140
	M	1545	1545	2060	2060	2060
	N	1560	2060	2070	2570	3070
	a	190	190	235	235	235
	b	60	60	70	70	70
	d	180	180	190	190	190
	e	100	100	105	105	105
	f	130	130	140	140	140
	g	50	50	50	50	50
	h	30	30	35	35	35
	h1	150	150	280	280	280
	h2	450	660	530	370	370
	h3	450	500	500	450	550
	h4	400	500	500	650	700
	h5	430	500	500	750	800
	h6				400	680
适用水头		6	6	6	6	6
重量kg	板重	600	720	1200	1575	1750
重量kg	总重	900	1120	1820	2300	2850
地脚螺栓		10-M16×300	10-M16×300	10-M16×300	12-M16×300	12-M16×300

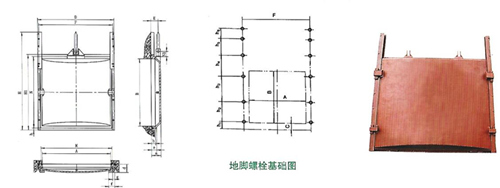

PGZ平面滑动铸铁闸门安装布置结构图

表（三）：PGZ2.5×3m-3.5×3m外形及安装尺寸表：

规格型号(m)		2.5×3	3×2	3×3	3.5×2	3.5×3
规格型号(m)		2.5×3	3×2	3×3	3.5×2	3.5×3
尺寸参数mm	A	2500	3000	3000	3500	3500
	B	3000	2000	3000	2000	3000
	C	80	90	90	100	100
	D	2660	3180	3180	3700	3700
	E	167	190	190	290	290
	F	2620	3140	3140	3650	3650
	H	3460	2480	3480	2500	3500
	H1	3160	2180	3180	2200	3200
	M	2580	3080	3080	3590	3590
	N	3080	2080	3080	2100	3100
	a	285	340	340	390	390
	b	80	90	90	100	100
	d	195	225	225	235	235
	e	115	130	130	140	140
	f	160	180	180	200	200
	g	50	60	60	65	65
	h	45	60	60	60	60
	h1	280	280	280	280	280
	h2	370	530	370	530	370
	h3	550	500	550	500	550
	h4	700	500	700	500	700
	h5	800	500	800	500	800
	h6	680		680		680
适用水头		6	6	6	6	6
重量kg	板重	2390	2400	3600	3170	4670
重量kg	总重	3350	3600	5000	4309	6578
地脚螺栓		12-M16×300	10-M16×300	12-M16×300	10-M18×350	12-M18×350

二、PGZ型平面滑动铸铁闸门常见分类：

1、平面铸铁闸门从安装布置形式来说可以分为整体式和组装式布置,从上表的数据参数中可知,在型号尺寸小于2米×2米的闸门,通常采用整体布置安装,在型号尺寸大于2米×2米时,多采用组装式布置安装。组装式布置的铸铁闸门也被称为组合式铸铁闸门。

2、依据吊点的不同,其还可分为单吊点铸铁闸门和双吊点铸铁闸门,通常情况下,在型号尺寸小于等于2.5米的闸门大多采用单吊点,大于2.5米时多采用双吊点,也就是人们经常所说的双吊点铸铁闸门。

三、PGZ平面铸铁滑动闸门安装特点：

1、PGZ系列仅限于安装在露顶式和闸后止水水工工程中,比如渠道,水库,水电站,河道上使用。

2、根据用户要求可加平板橡胶止水、铜板止水。

3、闸门孔口尺寸为长方形,而孔口宽度B与高度h均为标准值(即可从上表中查出),可按正面方法查出对应技术数据,例: 2.5×3.5m闸门,

4、对于其他型号规格闸门,可按用户要求设计生产非标准产品。

四、用户选购说明：

1、注明闸门材质、形式,是灰铸铁还是球墨铸铁；

2、过水口宽度及高度；

3、设计水头门叶面板的厚度,是否需要加强；

4、单吊点、还是双吊点,双吊点的需要注明吊点**距,由用户闸门宽度数据决定；

5、注明止水方式,是单向止水、还是双向止水,是前止水,还是闸后止水,其中前止水使用于渠道、河道安装,通常为三边止水,后止水通常安装在涵洞,通常为四边止水；

6、止水面材质要求,是不锈钢止水还是镶铜止水；

7、其它特殊要求可双方协商解决,也可来图来样定制生产。

TAG标签： PGZ铸铁闸门拱形铸铁闸门

上一篇： PZ型

下一篇：平面铸铁镶铜方闸门
