PZ型

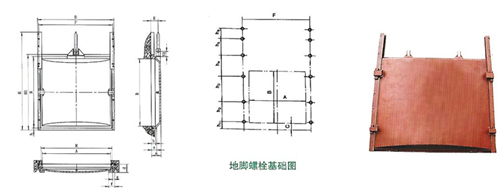

PZ平板铸铁闸门因其启闭是通过上下滑动实现闸门的启闭的因此又称为平板铸铁滑动闸门,相较于PGZ型铸铁拱形闸门来说其迎水面和背水面都为平板状,没有弧度,因此被称为平板闸门属于平面闸门的一种,其中尺寸在1米以下的被称为小型平板水闸,下面是1米到4米的型号及外形布置尺寸参数表

一、1米*1米-5米*5米的平板铸铁闸门型号尺寸表

表（一）：PZ1×1m、1×1.2m、1×1.5m、1.2×1.2m的平板铸铁闸门的外形及安装布置尺寸参数表

规格型号（m）			1×1	1×1.2	1×1.5	1.2×1.2
尺寸参数mm		A	1000	1000	1000	1200
		B	1000	1200	1500	1200
		C	55	55	55	60
		D	1110	1110	1110	1320
		E	85	85	95	105
		F	1080	1080	1600	1110
		H	1440	1080	1960	1110
		H1	1110	1290	1600	1320
		M	1045	1045	1045	1255
		N	1050	1250	1550	1260
		a	150	150	150	170
		b	50	50	50	55
		d	140	140	190	160
		e	85	85	90	100
		f	90	90	90	110
		g	30	30	30	30
		h	30	30	30	30
		h1	100	100	150	100
		h2	600	570	450	570
		h3	650	490	450	490
		h4		400	400	400
		h5			430
		N1	70	70	80	80
适用水头			3	3	3	3
重量kg	板重		185	250	360	275
	总重		311	453	468	500
地脚螺栓			6-M14×200	8-M14×200	10-M14×200	8-M14×200

表（二）：PZ2×2m、2×2.5m、2×3m、2.5×2.5m平板闸门外形及安装布置尺寸

规格型号（m）		2×2.5	2×3	2.5×2	2.5×2.5
尺寸参数（mm）	A	2000	2000	2500	2500
	B	2500	3000	2000	2500
	C	70	70	80	80
	D	2140	2140	2660	2660
	E	212	167	167	167
	F	2110	2110	2620	2620
	H	2960	3640	2460	2960
	H1	2640	3140	2160	2660
	M	2060	2060	2580	2580
	N	2570	3070	2080	2580
	a	235	235	285	285
	b	70	70	80	80
	d	190	190	195	195
	e	105	105	115	115
	f	140	140	160	160
	g	50	50	50	50
	h	35	35	45	45
	h1	280	280	280	280
	h2	370	370	530	370
	h3	450	550	500	450
	h4	650	700	500	650
	h5	750	800	500	750
	h6	400	680		400
适用水头		6	6	6	6
重量（单位：kg）	板重	1575	1750	1475	2090
	总重	2300	2850	2250	2900
地脚螺栓		12-M16×300	12-M16×300	10-M16×300	12-M16×300

表（三）：PZ3.5×3m、3.5×3.5m、4×3m平板铸铁闸门外形及安装布置尺寸参数表

规格型号（m）			3.5×2	3.5×3	3.5×3.5	4×3
尺寸参数（mm）		A	3500	3500	3500	4000
		B	2000	3000	3500	3000
		C	100	100	100	110
		D	3700	3700	3700	4220
		E	290	290	290	340
		F	3650	3650	3650	4170
		H	2500	3500	4000	3520
		H1	2200	3200	3700	3220
		M	3590	3590	3590	4100
		N	2100	3100	3600	3110
		a	390	390	390	440
		b	100	100	100	110
		d	235	235	235	250
		e	140	140	140	150
		f	200	200	200
		g	65	65	65	70
		h	60	60	60	65
		h1	280	280	280	280
		h2	530	370	460	370
		h3	500	550	600	550
		h4	500	700	800	700
		h5	500	800	800	800
		h6		680	900	700
适用水头			6	6	6	6
重量kg	板重		3170	4670	4770	5500
	总重		4309	6578	5710	7598
地脚螺栓			10-M18×350	12-M18×350	12-M18×350	12-M20×400

表（四）：PZ4×3.5m、4×4m、4×4.5m、5×5m

规格型号（m）			4×3.5	4×4	4×4.5	5×5
尺寸参数（mm）		A	4000	4000	4000	5000
		B	3500	4000	4500	5000
		C	110	110	110	120
		D	4220	4220	4220	5240
		E	340	340	340	350
		F	4170	4170	4170	5180
		H	4020	4520	5020	5540
		H1	3720	4220	4720	5240
		M	4100	4100	4100	5120
		N	3610	4110	4610	5120
		a	440	440	440	530
		b	110	110	110	120
		d	250	250	250	260
		e	150	150	150	160
		f
		g	70	70	70	70
		h	65	65	65	70
		h1	280	280	280	280
		h2	460	700	800	900
		h3	600	900	900	1000
		h4	800	800	900	1000
		h5	800	900	1000	1200
		h6	920	900	1000	1200
适用水头			6	6	6	6
重量kg	板重		6880	7700	11469	16925
	总重		8580	9525	13229	19685
地脚螺栓			12-M20×400	12-M20×400	12-M20×400	12-M20×400

二、PZ型平板铸铁闸门的特点优势：

1、由于采用铸铁材质,因而具有较强的防腐蚀能力,可用于污水处理等水利工程；

2、采用硬止水,也可依据用户需求采用镶铜止水,因此止水效果良好,正常渗水量L≤1.25m.s。

3、闸门的结构合理,方便安装、操作简单；

4、尺寸型号多,可依据用户需求定制加工生产,可制造高水头闸门等；

5、规格0.5-3m时为铸造结构整体式,**选用单吊点启闭机（一个吊点的启闭机闸门）,规格3～6m时为铸造结构组装式,**选用双吊启闭机（两个吊点的启闭机闸门）；

6、在不注明双向止水时候,通常默认为单向止水,本系列水闸可制作为双向止水的,也称为正反向止水闸门；

7、门体、门框由灰口铸铁(或球墨铸铁)制成,经过内应力消除,无变形；

8、根据用户要求,止水面可采用镶不锈钢或镶铜等耐耐蚀材料加工制造,也可采用橡胶封水；

9、主要适用正向受压止水,正常使用水头1-8m；

10、根据用户需要可制造高水头闸门,正向设计水头可达50m,反向水头可达20m。

三、PZ型和PGZ型铸铁闸门的区别

1、外形上的区别：PZ型的迎水面和背水面都是平面的,没有任何弧度,而PGZ型的迎水面是拱形的或者说是弧形的；

2、用户在选购时需依据浇口孔的大小,压头,开闭类型和浇口的重量进行综合比较和确定,如果不太确定可致电我们,我们会安排专业技术人员协助您选购；

3、两者都属于于平面滑动铸铁闸门；

4、都可制作成双向止水的,其中PGZ型的如果制作成双向止水型的时候,型号通常会表示为SPGZ；

总结：

PZ型平板铸铁闸门属于平面铸铁滑动闸门的一种,材质多为球墨铸铁或灰铸铁（闸框和闸板）,止水通常为硬止水,也就是止水面采用钢或镶铜的形式,通过紧闭斜铁可调整密封度,多用于给排水、水利水电、农田灌溉、水产养殖等水利工程,可配型的启闭机型号种类多,比如手推式、手电两用型、电动型螺杆开云app安全 等。致电本厂,可免费获取厂家一手报价,无中间商差价,售后有保障。
