吕梁电动铸铁镶铜闸门

发布日期:2024-01-20 22:37:49浏览:77 次

吕梁电动铸铁镶铜闸门类型多样,报价一般以实物为准,通常在800多元一套多5000左右一套。主要用于给排水、防汛、灌溉、水利、水电工程中,用来停止、疏浚水流或起调节水位的作用。

一、吕梁电动铸铁镶铜闸门结构概述

电动铸铁镶铜圆闸门是由电动螺杆启闭机及圆形闸门组合而成。铸铁镶铜闸门由门框、门板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成。门框和门板均由灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部毗连 (对中小口径的闸门,其导轨可与门框浇注成体),导轨长度般为闸门全开启高度的1/2~1/3,通过楔块安装的楔紧达到密封,密封材料为铜合金或橡胶,并经细密加工后配研,故密封止水性好。因此门体结构强度高、刚性高、耐磨、耐腐化性好、承压能力大。螺杆启闭机类型不同组件又些许差异,一般由重螺杆、承重螺母、传动机构、机架及安全保护装置等部分组成。

吕梁电动铸铁镶铜闸门结构概述及主要功能目标要求

二、吕梁电动铸铁镶铜闸门主要功能目标要求:

闸门密封止水面共同间隙≤0.1㎜,密封座厚度大于10㎜。

密封止水面每米长度渗水量:正向≤0.7L/min ·m   反向≤1.25L/min ·m

公称压力≤0.1兆帕;密封实验压力0.1兆帕。

工作环境:温度-20℃~120℃   湿度:95%    工作介质:水与污水PH值:5~10

安装地位:正常状态下正向迎水、处于铅垂状态。

设计工作水头:单向受压:正向:10m   反向:5m   双向受压:均为10m

启闭速率:不小于0.2m/min,不大于1.5m/min。

闸框距边壁间隔≥300㎜,距池底间隔≥150㎜~250㎜。

三、吕梁电动铸铁镶铜闸门分类及执行标准

本系列闸门可分为AXY暗杆式镶铜圆闸门、ZMY明杆式铸铁镶铜圆闸门、和ZML(ZMFY型)法兰圆闸门三类,根据建设部通用标准和美国AWWA标准生产加工制作。结构布局合理科学、受力均匀,灰口铸铁或球墨铸铁、不锈钢制造,止水密封止水面镶铜条或不朽钢,并经细密加工后配研,达到立体接触密封,密封功能好,当密封止水功能降落时,可通过楔块安装的调整加以解决。

四、吕梁电动铸铁镶铜闸门工作原理:

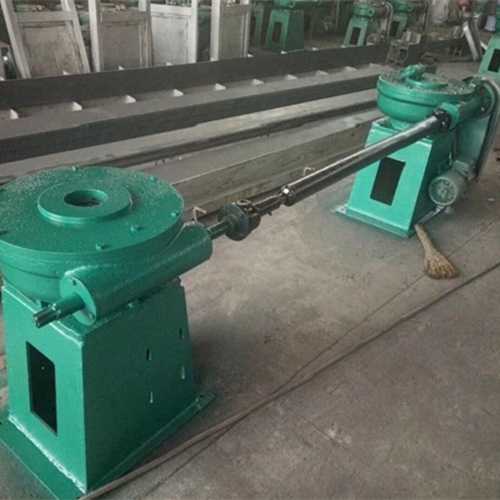

铸铁镶铜闸门与启闭机配套利用,闸门为工作部分,启闭机为闸门开启与封闭的实行部分,启闭机由人力、电机或气动、液压机构动员传动安装的齿轮、蜗轮蜗杆等运转,驱动传动螺杆转动使闸轴作垂直升降运动,从而开启或封闭闸门,达到开水、关水或调节水位的目的。
