QLC型侧摇螺杆启闭机是一种被广泛的应用于水库灌区河道、渠道、农田灌溉、水产养殖、市政水利、小型防洪排涝等水工工程中,用来启闭平面闸门,采用人力手动启闭。
一、QLC型侧摇螺杆启闭机特点
1、具有自锁功能,可使闸门停留在任何位置,更加方便；
2、螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接,具有摇动轻便,启闭灵活的特点；
3、由于采用手动启闭,具有转向变速快的特点；
4、还配有防盗嘴和专用工具,安装简便。
5、承载能力大、工作效率高,其承载力从0.5-3t。
二、QLC型侧摇螺杆启闭机技术参数及基础布置尺寸:
技术参数 |
规格型号 |
||||
QLC-5 |
QLC-10 |
QLC-20 |
QLC-30 |
||
启门力T） |
0.5 |
1 |
2 |
3 |
|
闭门力(T) |
0.25 |
0.5 |
1 |
1.5 |
|
螺杆 |
全长(m) |
1 |
1.S |
2 |
2.5 |
螺纹长(m) |
0.7 |
1 |
1.5 |
2 |
|
直径 (mm) |
∅28 |
∅30 |
∅39 |
∅46 |
|
启闭速度(mm/r) |
3.6 |
3.6 |
3.0 |
4.1 |
|
其他主要技术参数 |
L |
185 |
185 |
250 |
300 |
L1 |
224 |
224 |
258 |
297 |
|
L2 |
160 |
160 |
180 |
225 |
|
H |
287 |
287 |
340 |
440 |
|
H1 |
25 |
25 |
30 |
45 |
|
H2 |
150 |
85 |
100 |
120 |
|
R |
16 |
150 |
150 |
150 |
|
b |
16 |
16 |
20 |
26 |
|
d |
16 |
16 |
20 |
30 |
|
D1 |
∅60 |
∅60 |
∅6O |
∅8O |
|
D2 |
∅40 |
∅40 |
∅40 |
∅40 |
|
地脚 |
4-M10×180 |
4-M10×180 |
4-M10×200 |
4-M12×250 |
|
重量（Kg) |
28 |
31 |
59 |
103 |
|

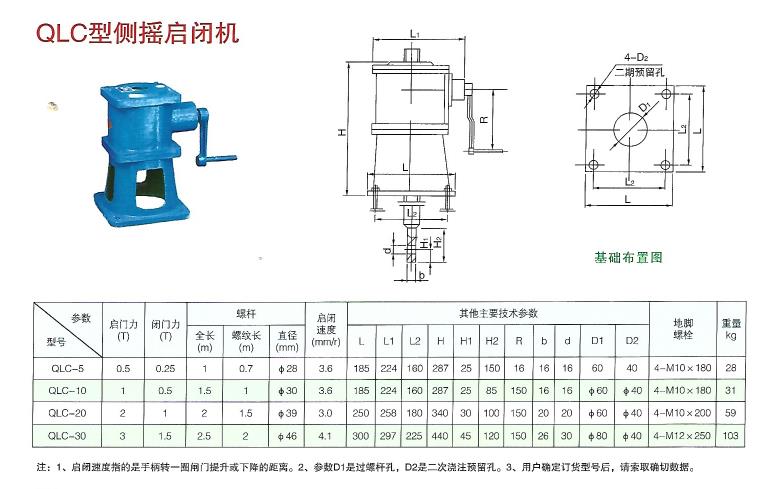

三、QLC型侧摇螺杆启闭机结构图
四、说明
1、启闭速度指的是手柄转一圈闸门提升或下降的距离。
2、参数D1是过螺杆孔,D2是二次浇注预留孔。
3、用户确定订货型号后,请索取确切数据。
