螺杆启闭机

首页> > 开云app安全

QL双吊型

发布日期：2021-11-13 10:48:08浏览：2004 次

QL双吊螺杆式启闭机

QL型双吊点螺杆启闭机技术参数及基础布置尺寸参数

表（一）：QL-2×50-SD到QL-2×120-SD双吊点螺杆启闭机

规格型号			QL-2×50-SD	QL-2×80-SD	QL-2×100-SD	QL-2×120-SD
技术参数	启门力（T）		2×5	2×8	2×10	2×12
	闭门力（T）		2×2.5	2×4	2×5	2×6
	启门高度		3.5	3.5	4	4
	螺杆	总长m	3.5	4	4.5	5
		螺纹长	3	3.5	4	4.5
		直径mm	∅51	∅70	∅75	∅80
	启闭速度	手动mm/r	0.48	0.52	0.52	0.52
	启闭速度	电动 mm/r	175	197	209	209
	配套电机	型号	Y132S-6		Y132S-6
	配套电机	功率(KW)	3		4
	其它主要技术参数	L1	470		530
		L2	420		460
		L3	300		330
		L4	340		380
		L5	540	500	500	500
		L6	550	600	600	600
		L7	150	150	150	150
		L8	220	220	220	220
		L9	123	178	178	178
		H	580	670	720	720
		H1	45	69	60	60
		H2	145	200	200	200
		d	∅24	∅28	∅28	∅30
		b	30	40	40	40
		R	200	300	300	300
		D1	∅120	∅130	∅140	∅140
		D2	∅80	∅80	∅80	∅80
地脚螺栓			8-M16M×400
重量（kg）			575	991	1025	1274

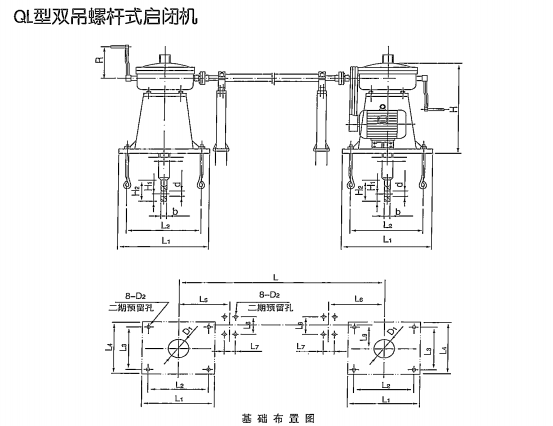

QL双吊螺杆式启闭机结构及基础布置图

表（二）：QL-2×150-SD到QL-2×300-SD双吊点螺杆启闭机

规格型号			QL-2×150-SD	QL-2×200-SD	QL-2×250-SD	QL-2×300-SD
技术参数	启门力（T）		2×15	2×20	2×25	2×30
	闭门力（T）		2×7.5	2×10	2×12.5	2×15
	启门高度		4.3	4.3	5	5
	螺杆	总长(m)	5.5
		螺纹长（m)	5
		直径mm	∅85	∅90	∅95	∅100
	启闭速度	手动mm/r	05	05	0.53	0.53
	启闭速度	电动 mm/r	200	200	215	215
	配套电机	型号	Y160M-6		Y160L-6
	配套电机	功率(KW)	5.5		7.5
	其它主要技术参数	L1	600		760
		L2	530		670
		L3	360		480
		L4	470		560
		L5	550		580
		L6	650	650	700	700
		L7	150	150	160	160
		L8	220	220	250	250
		L9	216	216	272	272
		H	720	760	850	900
		H1	75	80	90	30
		H2	225	225	230	230
		d	∅32	∅32	∅40	∅40
		b	50	50	60	60
		R	300	300	300	300
		D1	∅160	∅170	∅185	∅185
		D2	∅100	∅100	∅120	∅120
地脚螺栓			8-M20×500		8-M24×500	12-M24×500
重量（kg）			1870	2176	3160	3310

表（三）：QL-2×400-SD到QL-2×800-SD双吊点螺杆启闭机

规格型号			QL-2×400-SD	QL-2×500-SD	OL-2×600-SD	QL-2×800-SD
技术参数	启门力（T）		2×40	2×50	2×60	2×80
	闭门力（T）		2×20	2×25	2×30	2×30
	启门高度		55	5.5	55	5.5
	螺杆	总长(m)	5.5
		螺纹长（m)	5
		直径mm	∅120	∅130	∅40	∅150
	启闭速度	手动mm/r	0.6	0.6	0.77	077
		电动 mm/r	190	190	245	245
	配套电机	型号	Y200L-8		Y225M-8	Y250M-8
		功率(KW)	15	22	22	30
	其它主要技术参数	L1	900		950
		L2	960
		L3	560
		L4	770
		L5	660		660	750
		L6	850		850	950
		L7	160		160	160
		L8	250		250	250
		L9	345		345	428
		H	1030		1030	1190
		H1	105		105	110
		H2	250		250	275
		d	∅70		∅80	∅90
		b	70		75	100
		R	350		350	400
		D1	∅200		∅220	∅250
		D2	∅120		∅120	∅150
地脚螺栓			12-M24×50O			16-M24×500
重量（kg）			4512		5310		6010

TAG标签：双吊点启闭机
