机闸一体式不锈钢闸门

机闸一体式不锈钢闸门是一体式闸门中的一种,材质通常为304不锈钢,型号通常表示为PZM,报价通常在260-3800元一套或更多,具有重量轻,不生锈,操作方便,也常常被称为手提式闸门或机门一体闸。

一、机闸一体式不锈钢闸门简介：

PZM机闸一体不锈钢闸门是一种采用不锈钢材质制作的,采用软橡胶密封的,被广泛应用于给排水水利工程上,用于截断渠道内的水流,工作介质通常为常温下的清水或污水。

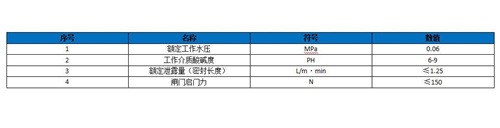

二、一体式不锈钢闸门的性能参数表

三、PZM不锈钢闸门的优势特点:

1、闸门的过水断面与渠道等宽,超宽型可制作成双吊点启闭；

2、采用焊接生产,结构稳定性好；

3、对渠道深度的适应性强；

4、橡胶密封,止水性能好；

5、门体活动部分重量轻,约为普通闸门重量的1/3；

6、不锈钢制作,因此具有强度高,防腐性能好；

7、全手工操作,启闭轻便,对偏远无电地区的使用更为方便。

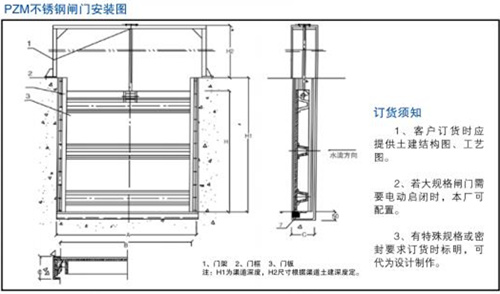

四、工作原理及结构图

机闸一体不锈钢闸门主要由门框、门板、门架、导轨、启闭机等部件组成,其中门框与门体安装在水下部位,导轨则装在门框上端,门体工作时,沿门框导轨在一定行程内作上、下垂直方向往复运动,从而实现调节水流的作用。

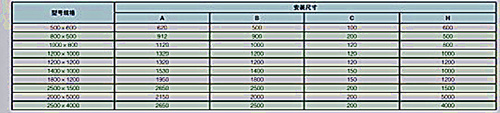

五、机门一体不锈钢闸门常见 表：

六、应用

广泛应用于自来水厂、污水厂、排灌、排涝、石油、化工、冶金、环保、电力、塘堰、河流等工程,作为截止、调节流量和控制水位之用,因为其重量较轻,因此主要适用于灌区中口径较小的工况。

七、采购须知

1、客户订货时应提供土建结构图、工艺图；

2、若大规格闸门需要电动启闭时,本厂可配置；

3、有特殊规格或密封要求订货时标明,可代为设计制作。
