快速双吊点卷扬启闭机QPK

瑞鑫水工供应快速双吊点卷扬启闭机QPK,报价468-5189元一台,快速闭门,性能稳定,全国发货,支持验货结款,可实现闸门快速闭门,维护简单,操作方便,一套也按批量走！

一、瑞鑫水工可供应的双吊点卷扬启闭机型号有：

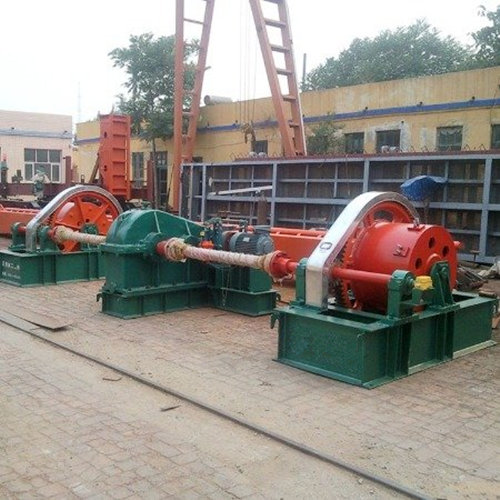

1、集中驱动双吊点卷扬启闭机：QPK-2*60、QPK-2*100、QPK-2*160、QPK-2*250、QPK-2*400,其中25T以下的为手电两用型启闭机,既可以手动启闭机,也可以电动启闭。

2、单独驱动双吊点卷扬启闭机：QPK-2*630、QPK-2*800、QPK-2*1000、QPK-2*1250

二、快速双吊点卷扬启闭机QPK结构概述

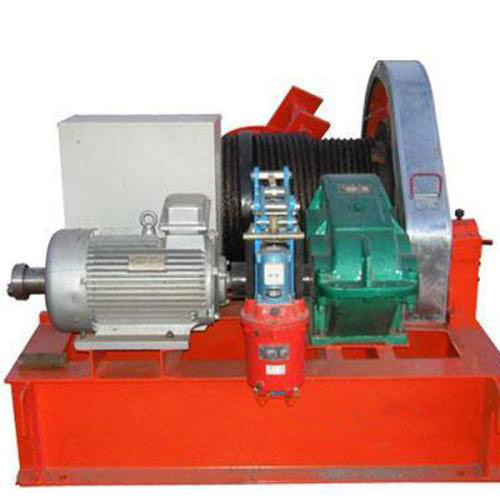

快速双吊点卷扬启闭机QPK适用于各种水利工程双吊点闸门的启闭,25T以下的,平原山区有无电源均可使用,该系列产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。

三、快速双吊点卷扬启闭机QPK性能特点

1、结构紧凑,承载能力大；

2、运行平稳可靠,安装维修方便,设计合理。

3、该产品随着吊距的增加,可设置三体型式或传动轴支座。

四、快速双吊点卷扬启闭机QPK工作原理：

该机采用Y或YZ系列电动机,当启闭机工作时,电动机须逆运转力,通过联轴器的传递,使钢丝绳在螺旋槽内收进或放出,使闸门得以升降,交流制动器,可使闸门停留在所需的位置,漏电自动器,当电路出现漏电故障时,可自动漏电,从而对启闭机得到保护,故障排除后即正常运转。

五、快速双吊点卷扬启闭机结构组件技术要求

1、卷扬式启闭机的联轴器结构技术要求

1.1、齿轮联轴器齿面及齿沟不允许焊补,齿面的局部砂眼、气孔等缺陷其长、宽、深都不超过模数的20%,且数值都不大于2mm,距离齿的端面距离不超过齿宽的10%；

1.2、联轴器有这种缺陷的齿数不超过3个时,可认为合格,但应将缺陷边缘磨钝。

1.3、联轴器轴孔表面不允许焊补,轴孔内的单个缺陷面积不超过25mm,深度不超过该处名义壁厚的20%,缺陷数量不超过2处,且相邻两缺陷的间距不小于50mm,可认为合格,但应将缺陷的边缘磨钝。

1.4、联轴器其他部位的缺陷在清除到露出良好金属后,单个面积不在于200mm,深度不超过该处名义壁厚的20%,且同一加工面上不多于2个,允许焊补。

1.5、联轴器缺陷超过上述规定或出现裂纹时,应报废联轴器铸钢件加工前应进行退火处理。弹性联轴器的组装应符合GB/T5014的规定,齿轮联轴器的组装应符合JB/T8854.1的规定。

2、卷扬启闭机的制动轮与制动器结构技术要求

2.1、制动轮外圆与轴孔的同轴度公差应不低于GB/T1184中8级；

2.2、制动轮工作表面的粗糙度应不大于Ra1.6um。

2.3、制动面的热处理硬度应满足HRC35~HRC45。

2.4、加工后的制动面上不允许有砂眼、气孔和裂纹等缺陷,也不允许焊补。轴孔表面不允许焊补,轴孔内的单个缺陷的面积不超过25mm2,深度不超过4mm,缺陷数量不超过2处,且相邻两缺陷的间距不小于50mm时,可认为合格,但应将缺陷的边缘磨钝。

2.5、如缺陷超过上述规定或出现裂纹时,应报废。其他部位的缺陷在清除到露出良好金属后,单个面积不大于200mm2,深度不超过该处名义壁厚的20%,且同一加工面上不多于2个,允许焊补。

2.6、制动轮组装后在松闸状态下,径向跳动公差不大于GB/T1184中的T9级。制动器组装时,制动带与制动轮的实际接触面积不得小于总面积的75%。

2.7、制动带与制动闸瓦应紧密地贴合,制动带的边缘应按闸瓦修齐,固定铆钉的头埋入制动带厚度的1/3以上。制动轮和闸瓦之间的间隙应处于0.5~1.0mm之间。

六、快速双吊点卷扬启闭机操作和注意事项

1、工作前应认真阅读本《卷扬机使用说明书》和随卷扬机的有关资料如:《圆柱齿轮减速机使用说明书》、《电动机使用维书》、《制动器使用说明书》、《电阻器使用说明书》、《钢丝绳使用指南》等。

2、工作前,先检查重物之重量应在机器拉力范围以内,检查钢丝绳及其捆扎情况。

3、检查机器的固定及各部联接的牢固性,电器接线和接地的正确性及在减速机内注油。

4、检查控制开关,闭合闸刀,用手按下启动按扭,机器开始运转,按停止按扭,电机停止转动同时制动器自动刹车。

5、落下重物时,防止钢丝绳张力松懈,在卷筒上保留的钢丝绳不少于三圈。

6、按要求定期加油,工作前应空转3-5分钟。

7、卷扬机尽量不要露天存放,一旦露天存放须做好制动轮和制动器防潮防雪雨保护。使用卷扬机前,要首先认真检查卷扬机、制动器块和制动轮有无锈死情况,有无油污,若有须先进行处理然后再开机。

8、卷扬机在使用中,要经常检查碳刷的磨损情况和接触器工作情况,碳刷如磨损严重或损坏很容易引起接触器触点烧坏而引起电动机因缺项烧毁。

9、使用凸轮的卷扬机须先用高位启动,不可以用低档启动。

总结：

以上是关于快速双吊点卷扬启闭机的内容了,此机型属于固定式卷扬启闭机的一种,关于该系列产品的技术参数信息,可参考本站《QPK型单双吊点卷扬启闭机技术参数》,本厂还可供应QPQ型、QHQ型、QPT型卷扬启闭机,来图来样支持定制生产加工。
