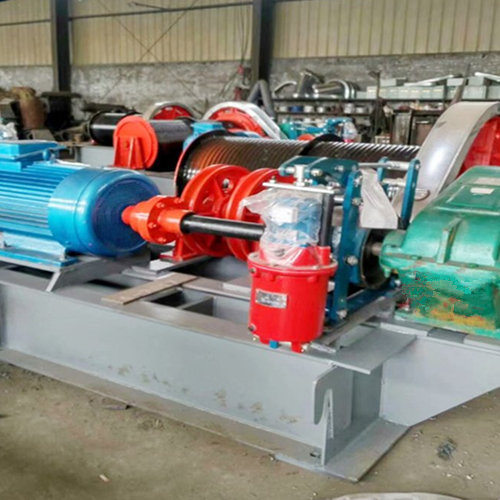

双吊点卷扬启闭机

双吊点卷扬启闭机厂家瑞鑫水工报价1000-4500元左右一套,工厂直接供应,规格型号齐全,有大量现货,可当天发货,产品质量可靠！

一、双吊点卷扬启闭机概述

双吊点卷扬启闭机是指有两个吊点的卷扬启闭机,常见的类型有固定式卷扬启闭机、快速卷扬启闭机、移动卷扬启闭机、弧形闸门卷扬启闭机、高扬程卷扬启闭机等,具有同步性好,启闭平稳等优势特点,可用来启闭平面铸铁闸门、平面钢制闸门、不锈钢闸门、弧形闸门等各种水利闸门,应用广泛。

二、双吊点卷扬启闭机分类

双吊点卷扬启闭机按照不同的分类形式可分为不同的类型,比如按照驱动的结构布置方式可分为单独驱动或双驱动,按照驱动方式可分为手动驱动、手电两用驱动、电动驱动,按照常规分类方式可分为QPQ型双吊点卷扬启闭机、QPK双吊点快速卷扬启闭机、QPT双吊点台车移动卷扬启闭机、QHQ双吊点弧门卷扬启闭机、QPG双吊点高扬程卷扬启闭机等。

三、双吊点卷扬启闭机技术参数

关于双吊点卷扬启闭机技术参数可参考本站《QPQ型卷扬启闭机型号技术参数大全》、《QPK型卷扬启闭机型号技术参数大全》、《QPT型卷扬启闭机型号技术参数大全》、《QHQ型卷扬启闭机型号技术参数大全》

四、双吊点卷扬启闭机应用

双吊点卷扬启闭机主要应用于双吊点闸门,比如双吊点铸铁闸门、双吊点钢制闸门,再比如应用于弧形闸门等,相对单吊点启闭机来说,启闭的闸门的宽度比较宽,宽度同常在2.5米以上。

五、双吊点卷扬启闭机安装要点

1、启闭设备到达施工现场后,应按DL/T5019-94《水利水电工程启闭机制造安装及验收规范》(以下简称"DL/T5019")的有关规定进行各个方面检查,经检查合格后,方可进行安装。

2、应检查基础螺拴埋设位置,螺栓埋入深度及露出部分的长度应准确。

3、应检查启闭机平台高程,其偏差不应大于±5mm,水平偏差不应大于0.5/1000。

4、启闭机的安装应根据起吊中线找正,其纵、横向中线偏差不应超过±3.0mm。

5、缠绕在卷筒上的钢丝绳长度,当吊点在下限位置时,留在卷筒上的圈数不宜少于4圈,当吊点在上限位置时,钢丝绳不得缠绕到卷筒的光筒部分。

6、双吊点启闭机吊距误差不宜超过±3.0mm；

7、钢丝绳拉紧后,两吊轴中线应在同一水平上,其高差在孔口内不得超过5.0mm。

8、启闭机电气设备的安装应符合SD315-93《固定卷扬式启闭机通用技术条件》中的有关规定

9、双吊点启闭机吊距误差不宜超过±3.0mm;钢丝绳拉紧后,两吊轴中线应在同一水平上,其高差在孔口内不得超过5.0mm。

10、电气设备通电试验前应认真检查全部接线并应符合图样规定,整个线路的绝缘电阻须大于0.5MΩ才可开始通电试验。试验中各电动机和电气元件温升不应超过各自的允许值,试验应采用该机自身的电气设备。试验中若触头等元件有烧灼者,应查明原因并予以更换。

11、启闭机空载试验全行程应上、下升降3次。对下列电气和机械部分应进行检查和调整。

1）电动机运行应平稳,三相电流不平衡度不应超过±10%,并应测出电流值。

2）电气设备应无异常发热现象。

3）应检查和调试限位开关(包括充水平压开度接点),开关动作应准确可靠。

4）高度指示器和荷重指示器应准确反映行程和重量、到达上下限位置后,主令开关应能发出信号并自动切断电流,使启闭机停止运转。

5）所有机械部件运转时,均不应有冲击声和其他异常声音;钢丝绳在任何部位均不得与其他部件相摩擦。

6）制动闸瓦松闸时应全部打开,间隙应符合要求,并测出松闸电流值。

7）对快速闸门启闭机利用直流电流松闸时,应分别检查和记录松闸直流电流值和松闸持续2min电磁线圈的温度。

12、启闭机负荷试验,应将闸门在门槽内无水或静水中全行程上下升降2次；对于动水启闭的工作闸门或动水闭静水启的事故闸门,应在设计水头动水工况下升降2次,对于泵站出口快速闸门,应在设计水头动水工况下,作全行程的快速关闭试验。

六、双吊点卷扬启闭机选购指南

1、双吊点卷扬启闭机的启门力QPQ型、QPG型、QPT型为2*50KN-2*2500KN；

2、QPK型为2*50KN-2*1250KN,供用户选用。

3、QPQ型、QPK型、QPT型、QPG型系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。

4、QPQ型、QPK型、QPT型、QPG型系列启闭机不能做斜吊运行。

5、QPQ型、QPK型、QPT型、QPG型系列启闭机的钢丝绳采用6W(19)型,公称抗拉强度1550-1700N/mm2.钢丝绳随机供应,常规每单机供应40m。
