QHQ型二支点

驱动方式

集中驱动

单独驱动

启门力 (T)

2×6

2×8

2×10

2×16

2×25

2×63

2×80

启闭扬程（m）

8

10

10

10

15

24

28

启闭速度 (m/min)

1.51

1.26

1.26

1.91

1.52

1.23

1.49

钢丝绳规格

6×37-24-170

6×37-28-170

6×37-28-170

6 ×37-39-170

6 × 37-475-170

6×37-49-170

6×37-50-170

电动机

型号

YZ132M-6

YZ160MA-6

YZ16CMA-6

YZ160MB-6

YZ160L-8

YZ200L-8

YZ250M-8

功率 (kw)

3.7

5.5

7.5

11

75

2×15

2×22

转速 (r/min)

912

933

903

926

705

710

686

减速机

型号

ZS-650

ZS-750

ZS-750

ZS-825

ZS-825

ZS-825

ZS-825

传动比

250

250

250

250

250

280

280

制动器

型号

YWZ-200

YWZ-2OO

YWZ-200

YWZ-200

YWZ-200

YWZB-300

YWZB-300

制动力矩（N·M）

200

220

220

220

200

320

320

开式齿轮传动比

4.56

5.3

53

5.8

5.87

5.25

646

卷筒直径（mm）

500

600

600

600

1000

1100

1200

支撑形式

二支点

二支点

二支点

二支点

二支点

二支点

二支点

重量（T）

2.7

5.7

5.71

9.30

14.4

38.4

46.5

地脚螺栓

26-M20×400

26-M24×400

26-M24×400

26-M24× 400

26-M24×400

28-M30× 600

28-M30 × 600

备注吊距

＜3.0米

<3.5 米

4-12米

8-15 米

9-16米

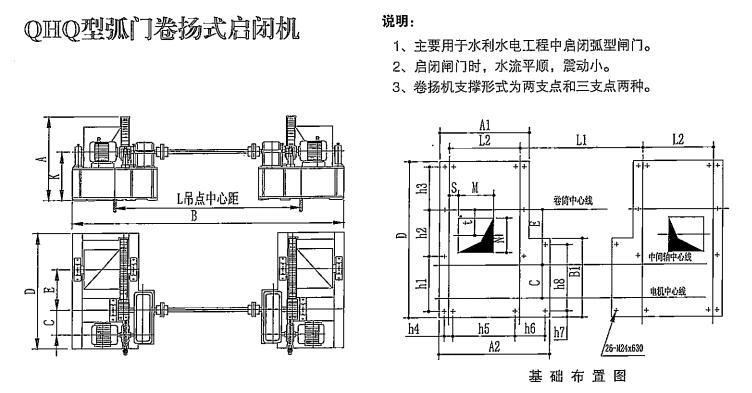

外形及安装尺寸参数（mm）

A

928

1460

1460

1490

2062

2635

2800

A1

785

976

976

1058

1371

2265

2490

A2

945

1276

1276

1338

1761

2585

2810

B

L+385

L+562

L+562

L+580

L+668

L+748

L+850

B1

1105

1260

1260

1365

1225

1485

1485

C

650

750

750

825

650

825

825

D

2010

2376

2376

2743

2900

3980

4135

E

500

756

756

800

1630

1430

1528

K

540

800

800

800

1110

1340

1450

hi

905

830

830

1198

750

1175

1175

h2

600

706

706

750

1030

1280

1378

h3

405

640

64D

675

960

1365

1422

h4

80

100

100

100

124

100

100

h5

525

696

696

794

1007

1965

2190

h6

240

300

300

350

529

390

390

h7

50

60

60

60

120

80

80

h8

1005

1120

1120

1245

750

1325

1325

M

400

500

500

700

700

1425

1500

N

400

1000

1000

700

700

800

800

S

152

110

110

140

140

150

155

t

250

50

50

550

550

550

600

L1

L-1005

L-1210

L-1210

L-1268

L-1834

L-3582

L-3930

L2

605

796

796

882

1311

2065

2290
