卷扬启闭机

首页> > 卷扬启闭机

QPQ型

发布日期：2021-11-13 11:07:07浏览：1578 次

QPQ型双吊点卷扬启闭机

QPQ型双吊卷扬启闭机结构及安装布置图

QPQ系列卷扬启闭机技术参数表（一）

启闭机型号		QPQ-2×60	QPQ-60	QPQ-2×80	QPQ-80	QPQ-2×100	QPQ-100	QPQ-2×120
启门力（t)		12	6	16	8	20	10	24
启门高度	H1	8	8	8	8	8	8	8
启门高度	H2	13	13	13	13	13	13	13
启闭速度 (m/min)		1.37	141	2.15	2.07	2.25	2.17	2.41
筒径巻直（mm）		250	250	300	300	300	300	300
钢丝绳-特-光-右交		6W(19)-12-155	6W(19)-12-155	6W(19)-13-155	6W(19)-13-155	6W(19)-14-155	6W(19)-14-155	6W(19)-16-155
电动机	型号	Y132M-6	Y112M-6	Y132M-6	Y132M1-6	Y160M-6	Y132M1-6	Y160L-6
电动机	功率 (KW)	4	2.2	5.5	4	7.5	4	11
减速器	型号	ZQ-25	ZQ-25	ZQ-25	ZQ-25	ZQ-25	ZQ-25	ZQ-25
减速器	速比	40.17	40.17	40.17	40.17	38.37	40.17	48.57
制动器	型号	TJz-200	TJs-200	TJ2-200	TJa-200	TJa-200	TJa-200	TJs-200
制动器	力矩 (N-m)	160	160	160	160	160	160	160
动滑轮倍率		2	2	2	2	2	2	2
开式齿轮速比		4.85	4.85	4.85	4.85	4.85	4.85	5.11
重量 (T)		1.9	1.12	2.18	1.34	2.25	1.4	3.4
吊点距 (m)		1.8-6.5		1.8-6.5		1.8-6.5		1.8-6.5

QPQ系列卷扬启闭机技术参数表（二）

启闭机型号		QPQ-120	QPQ-2×160	QPQ-160	QPQ-2×250	QPQ-250	QPQ-2×400	QPQ-400
启门力（t)		12	32	16	50	25	80	40
启门高度	H1	8	8	8	8	8	9	9
启门高度	H2	13	13	13	13	13	13	13
启闭速度 (m/min)		2.40	2.32	2.40	2.13	2.12	1.38	1.38
筒径巻直（mm）		300	400	400	500	500	600	600
钢丝绳-特-光-右交		6W(19)-16-155	6W(19)-20-155	6W(19)-20-155	6W(19)-24-155	6W(19)-24-155	6W(19)-24-155	6W(19)-24 -155
电动机	型号	Y132MS-6	Y160L-6	Y132M2-6	Y180L-6	Y160M-6	Y200L-6	Y16OL-6
电动机	功率 (KW)	5.5	11	5.5	15	7.5	22	11
减速器	型号	ZQ-25	ZQ-35	ZQ-35	ZQ-40	ZQ-40	ZQ-50	ZQ-50
减速器	速比	48.57	50.94	48.57	50.94	50.94.	50.94	50.94
制动器	型号	TJ2-20O	TJa-200	TJa-200	TJ2-300	TJa-300	TJ2-300	TJ2-300
制动器	力矩 (N-m)	160	160	160	240	240	500	500
动滑轮倍率		2	2	2	2	2	4	4
开式齿轮速比		5.11	5.11	5.11	5.11	5.11	4.77	4.77
重量 (T)		2.01	3.5	2.1	4.6	27	8.26	5.04
吊点距 (m)			2.1-7.5		2.5-8		3.1-10

QPQ系列卷扬启闭机技术参数表（三）

启闭机型号		QPQ-2×630	QPQ-630	QPQ-2×800	QPQ-800	QPQ-2×1000
启门力（t)		126	63	160	80	200
启门高度	H1	10	10	10	10	10
启门高度	H2	16	16	16	16	16
启闭速度 (m/min)		1.23	1.23	1.5	1.5	1.43
筒径巻直（mm）		600	600	800	800	800
钢丝绳-特-光-右交		6W(19)-24-155	6W(19)-24-155	6W(19)-26-155	6W(19)-26-155	6W(19)-28-155
电动机	型号	Y200L-8	Y200L-8	Y225M-8	Y225M-8	YZ225M-8
电动机	功率 (KW)	2×15	15	2×22	22	2×26
减速器	型号	ZQ-50	ZQ-50	ZQ-50	ZQ-50	ZQ-50
减速器	速比	31.5	31.5	50.94	50.94	50.94
制动器	型号	TJs-300	TJs-300	TJz-300	TJ2-300	TJa-300
制动器	力矩 (N - m)	2×500	500	2×500	500	4×500
动滑轮倍率		6	6	6	6	6
开式齿轮速比		4.4	4.4	5.06	5.06	5.06
重量 (T)		13	6.6	16.5	8.05	20.6
吊点距 (m)		4.1-10		4.1-10		4.4 -12.5

QPQ系列卷扬启闭机技术参数表（四）

启闭机型号		QPQ-1000	QPQ-2×1250	QPQ-1250
启门力（t)		100	250	125
启门高度	H1	10	10	10
启门高度	H2	16	16	16
启闭速度 (m/min)		1.43	1.23	1.23
筒径m) 巻直(m		800	900	900
钢丝绳-特-光-右交		6W(19)-28-155	6W(19)-32.5-155	6W(19)-32.5-155
电动机	型号	YZ225M-8	YZ225M-8	YZ225M-8
电动机	功率 (KW)	26	2×35	35
减速器	型号	ZQ-50	ZQ-50	ZQ-50
减速器	速比	50.94	50.94	50.94
制动器	型号	TJa-300	TJa-300	TJ2-300
制动器	力矩 (N - m)	2×500	4×500	2×500
动滑轮倍率		6	6	6
开式齿轮速比		5.06	5.06	5.06
重量 (T)		10.1	26.5	13
吊点距 (m)			4.4-12.5

注：上表中启闭机重量不含钢丝绳重量和附件重量。

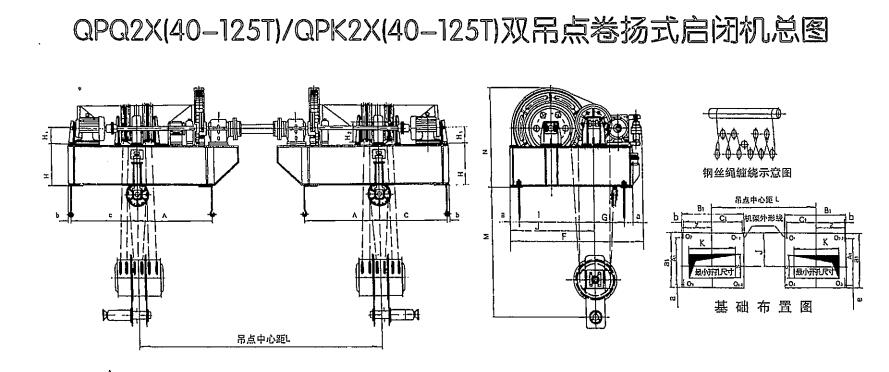

QPQ型双吊点卷扬启闭机安装尺寸参数表【QPQ2×(40-125T)/QPK2×(40-125T)】

型号		400	2×400	630	2×630	800	2×800	1000	2×1000	1250	2×1250
基本尺寸参数	A	845		1097		1273		1457		1591
	C	700		946		1159		1318		1464
	H	382		400		450		820		820
	Hl	315		315		315		315		315
	H2	325		325		350		380		430
	a	150		157.5		198.5		190		190
	b	40		50		50		60		50
	I	1067		1348		1372		1395		1595
	G	593		552		63S		615		625
	J	1217		1505		1422		1585		1785
	F	2213		2203		2460		2623		2824
	M	1400		2200		2400		2600		2800
	N	1380		1420		1460		1875		1965
	Al	1660		1900		2100		2010		2220
	Bl	1625		2143		2407		2895		3155
	Cl	1545		2043		2432		2775		3055
	a1	1960		2215		2403		2390		2600
	K	1100		1500		1700		2000		2300
	S	1000		1000		1100		1200		1100
	Z	740		996		1209		1378		1514
地脚螺栓		4-M30×630	8-M30×630	4-M30×630	8-M30×630	4-M36×630	8-M36×630	4-M36×630	8-M36×630	4-M36×630	8-M36×630

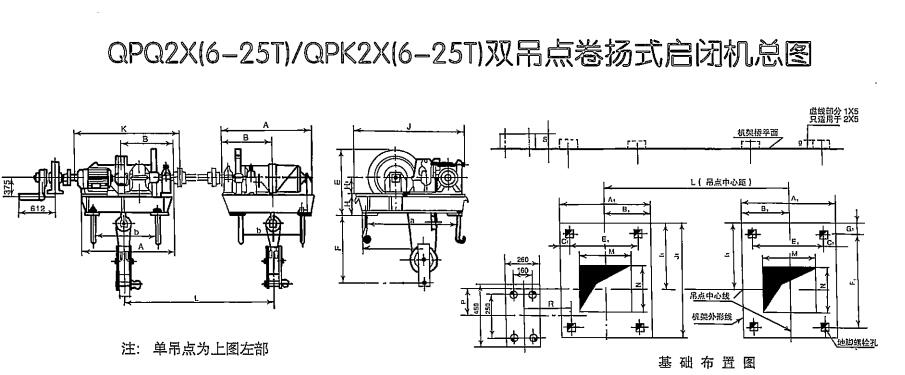

QPQ型2×(6-25T)/QPK2×(6-25T)双吊点卷扬式启闭机主要尺寸参数表：

型号	主要尺寸
型号	A	B	E	F	H	H₁	I	J	K	a	b	L
2×60	1123	621	780	925	160	170	670	1256	1416	1196	790	吊点**距
60	1123	621	780	925	160	170	670	156	1366	4496	790
2×80	1170	625	885	1000	180	200	740	1380	1508	1320	880
80	1170	625	885	1000	180	200	740	1380	1458	1320	880
2×100	1170	625	885	1000	180	200	740	1380	1508	1320	880
100	1170	625	885	1000	180	200	740	1380	1458	1320	880
2×120	1170	625	885	1200	180	200	740	1380	1508	1320	880
120	1170	625	885	1200	180	200	740	1380	1458	1320	880
2×160	1361	730	1070	1200	250	250	1023	1777	1651	1699	1058
160	1361	730	1070	1200	250	250	1023	1777	1578	1699	1058
2×250	1577	850	1130	1200	300	260	1040	1960	1752	1880	1240
250	1577	850	1130	1200	300	260	1040	1960	1593	1880	1240

QPQ型2×(6-25T)/QPK2×(6-25T)双吊点卷扬式启闭机基础布置规格尺寸表：

型号	基础布置规格尺寸
型号	A₁	B₁	C₁	E₁	F_l	G₁	I₁	J_l	M	N	F	R	S
2×60	1123	621	165	790	1196	30	670	1256	750	550	335	425	80
60	1123	621	165	790	1196	30	670	1256	750	550	335	425	80
2×80	1170	625	145	880	1320	30	740	1380	700	550	444	558	85
80	1170	625	145	880	1320	30	740	1380	700	550	444	465	85
2×100	1170	625	145	880	1320	30	740	1380	700	550	444	558	85
100	1170	625	145	880	1320	30	740	1380	700	550	444	465	85
2×120	1170	625	145	880	1320	30	740	1380	700	550	444	437	85
120	1170	625	145	880	1320	30	740	1380	700	550	444	393	85
2×160	1361	730	150	1058	1699	39	1023	1769	800	700	482	437	210
160	1361	730	150	1058	1699	39	1023	1769	800	700	482	393	210
2×250	1577	850	165	1240	1880	40	1040	1960	900	700	550	549	225
250	1577	850	165	1240	1880	40	1040	1960	900	700	550	549	225

TAG标签：双吊点启闭机手电两用启闭机双吊点卷扬启闭机

上一篇： QPT型

下一篇： QPK型
