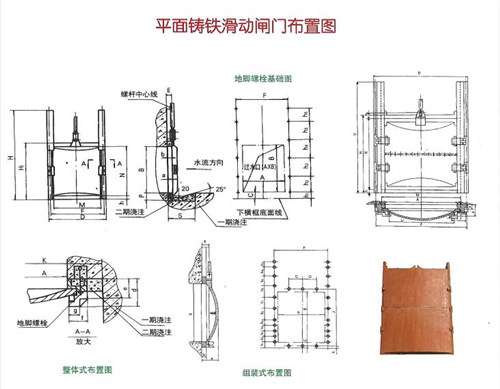

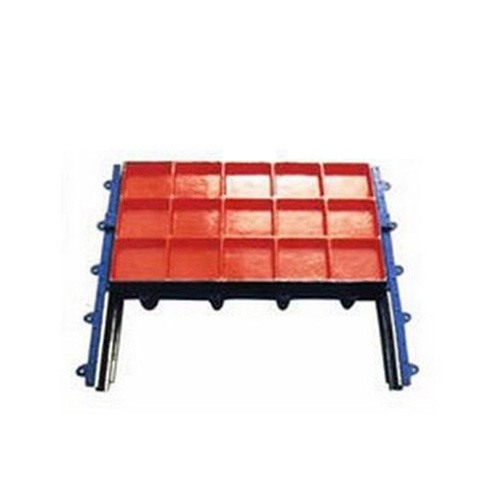

MZJ矩形铸铁闸门,从闸板是否有弧度上来说,还可分为PGZ矩形铸铁闸门和PZ铸铁闸门,其尺寸型号、布安装置尺寸、相关技术参数如下：

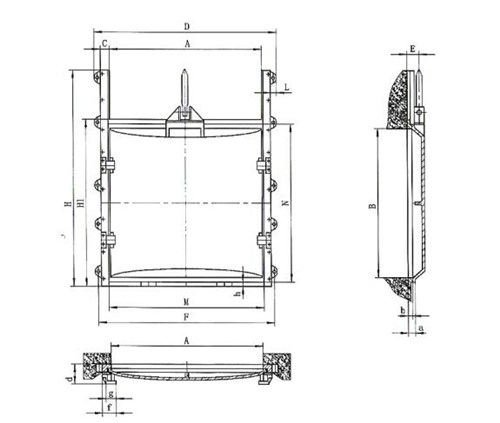

一、MZJ矩形铸铁/镶铜闸门常见型号外形尺寸、安装布置尺寸如下表（一）、（二）、（三）
表：（一）MZJ0.8×1-1×1.5m
规格型号（m） |
0.8×1 |
1×1.2 |
1×1.5 |
||
尺寸参数(mm) |
A |
800 |
1000 |
1000 |
|
B |
1000 |
1200 |
1500 |
||
C |
55 |
55 |
55 |
||
D |
910 |
1110 |
1110 |
||
E |
85 |
85 |
95 |
||
F |
880 |
1080 |
1600 |
||
H |
1440 |
1080 |
1960 |
||
H1 |
910 |
1290 |
1600 |
||
M |
845 |
1045 |
1045 |
||
N |
1050 |
1250 |
1550 |
||
a |
130 |
150 |
150 |
||
b |
50 |
50 |
50 |
||
d |
135 |
140 |
190 |
||
e |
80 |
85 |
90 |
||
f |
90 |
90 |
90 |
||
g |
30 |
30 |
30 |
||
h |
30 |
30 |
30 |
||
h1 |
100 |
100 |
150 |
||
h2 |
600 |
570 |
450 |
||
h3 |
650 |
490 |
450 |
||
h4 |
400 |
400 |
|||
h5 |
430 |
||||
N1 |
70 |
70 |
80 |
||
适用水头 |
3 |
3 |
3 |
||
重量kg |
板重 |
171 |
250 |
360 |
|
总重 |
311 |
453 |
468 |
||
地脚螺栓尺寸参数(mm) |
6-M14×200 |
8-M14×200 |
10-M14×200 |
||
表：（二）MZJ1.5×2-1×2.5×3m
规格型号（m） |
1.5×2 |
2×2.5 |
2×3 |
2.5×2 |
2.5×3 |
|
尺寸参数（mm） |
A |
1500 |
2000 |
2000 |
2500 |
2500 |
B |
2000 |
2500 |
3000 |
2000 |
3000 |
|
C |
60 |
70 |
70 |
80 |
80 |
|
D |
1620 |
2140 |
2140 |
2660 |
2660 |
|
E |
160 |
212 |
167 |
167 |
167 |
|
F |
1590 |
2110 |
2110 |
2620 |
2620 |
|
H |
2460 |
2960 |
3640 |
2460 |
3460 |
|
H1 |
2120 |
2640 |
3140 |
2160 |
3160 |
|
M |
1545 |
2060 |
2060 |
2580 |
2580 |
|
N |
2060 |
2570 |
3070 |
2080 |
3080 |
|
a |
190 |
235 |
235 |
285 |
285 |
|
b |
60 |
70 |
70 |
80 |
80 |
|
d |
180 |
190 |
190 |
195 |
195 |
|
e |
100 |
105 |
105 |
115 |
115 |
|
f |
130 |
140 |
140 |
160 |
160 |
|
g |
50 |
50 |
50 |
50 |
50 |
|
h |
30 |
35 |
35 |
45 |
45 |
|
h1 |
150 |
280 |
280 |
280 |
280 |
|
h2 |
660 |
370 |
370 |
530 |
370 |
|
h3 |
500 |
450 |
550 |
500 |
550 |
|
h4 |
500 |
650 |
700 |
500 |
700 |
|
h5 |
500 |
750 |
800 |
500 |
800 |
|
h6 |
400 |
680 |
680 |
|||
适用水头 |
6 |
6 |
6 |
6 |
6 |
|
重量kg |
板重 |
720 |
1575 |
1750 |
1475 |
2390 |
总重 |
1120 |
2300 |
2850 |
2250 |
3350 |
|
地脚螺栓 |
10-M16×300 |
12-M16×300 |
12-M16×300 |
10-M16×300 |
12-M16×300 |
|
表（三）：MZJ3×2-4×4.5m
规格型号（m） |
3×2 |
3.5×2 |
3.5×3 |
4×3 |
4×3.5 |
4×4.5 |
||
尺寸参数（mm） |
A |
3000 |
3500 |
3500 |
4000 |
4000 |
4000 |
|
B |
2000 |
2000 |
3000 |
3000 |
3500 |
4500 |
||
C |
90 |
100 |
100 |
110 |
110 |
110 |
||
D |
3180 |
3700 |
3700 |
4220 |
4220 |
4220 |
||
E |
190 |
290 |
290 |
340 |
340 |
340 |
||
F |
3140 |
3650 |
3650 |
4170 |
4170 |
4170 |
||
H |
2480 |
2500 |
3500 |
3520 |
4020 |
5020 |
||
H1 |
2180 |
2200 |
3200 |
3220 |
3720 |
4720 |
||
M |
3080 |
3590 |
3590 |
4100 |
4100 |
4100 |
||
N |
2080 |
2100 |
3100 |
3110 |
3610 |
4610 |
||
a |
340 |
390 |
390 |
440 |
440 |
440 |
||
b |
90 |
100 |
100 |
110 |
110 |
110 |
||
d |
225 |
235 |
235 |
250 |
250 |
250 |
||
e |
130 |
140 |
140 |
150 |
150 |
150 |
||
f |
180 |
200 |
200 |
|||||
g |
60 |
65 |
65 |
70 |
70 |
70 |
||
h |
60 |
60 |
60 |
65 |
65 |
65 |
||
h1 |
280 |
280 |
280 |
280 |
280 |
280 |
||
h2 |
530 |
530 |
370 |
370 |
460 |
800 |
||
h3 |
500 |
500 |
550 |
550 |
600 |
900 |
||
h4 |
500 |
500 |
700 |
700 |
800 |
900 |
||
h5 |
500 |
500 |
800 |
800 |
800 |
1000 |
||
h6 |
680 |
700 |
920 |
1000 |
||||
适用水头 |
6 |
6 |
6 |
6 |
6 |
6 |
||
重量kg |
板重 |
2400 |
3170 |
4670 |
5500 |
6880 |
11469 |
|
总重 |
3600 |
4309 |
6578 |
7598 |
8580 |
13229 |
||
地脚螺栓 |
10-M16×300 |
10-M18×350 |
12-M18×350 |
12-M20×400 |
12-M20×400 |
12-M20×400 |
||
二、铸铁镶铜闸]主要性能技术参数：
1、闸门密封面配合间隙≤0.1 m,密封座厚度大于10 m；
2、密封面每米长度渗水量正向≤0.7L/min·m反向≤ 1.25L/min·m；
3、公称压力≤0.1Mpa ;密封试验压力0.1Mpa；
4、工作环境温度-20°C~ 120°C温度:百分之95工作介质水与污水 PH值:5~ 10；
5、安装位置:正常状态下正向迎水、处于铅垂状态；
6、工作水头：单向受压；正向: 10m反向: 5m双向受压均为10m；
7、启闭速度:不小于0.2m/min ,不大于1.5m/min；
8、闸框距边壁距离2≥300 m,距池底距离150 m~ 250m。
总结：
以上就是关于MZJ矩形铸铁镶铜闸门常见的型号、外形及安装布置尺寸及相应的主要性能技术参数的内容了,河北瑞鑫水工常年专注水工铸铁闸门、启闭机的生产安装,关注我们了解更多内容！
