高压铸铁闸门

首页> > 高压铸铁闸门

PGZ型高压

发布日期：2023-02-18 09:36:44浏览：847 次

PGZ型高压铸铁滑动闸门

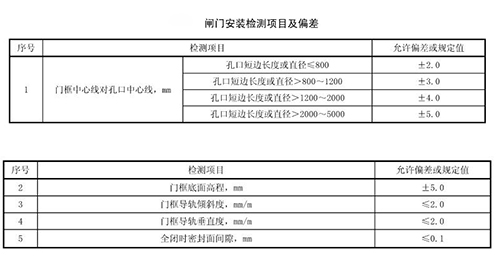

PGZ高压铸铁闸门参数表

表：（一）PGZ型高压0.6m×0.6m-1.2m×1.2m

规格型号（m）			0.6×0.6	0.8×0.8	0.8×1	1×1	1×1.2	1×1.5	1.2×1.2
规格型号（m）			0.6×0.6	0.8×0.8	0.8×1	1×1	1×1.2	1×1.5	1.2×1.2
尺寸参数mm		A	600	800	800	1000	1000	1000	1200
		B	600	800	1000	1000	1200	1500	1200
		C	55	55	55	55	55	55	60
		D	710	910	910	1110	1110	1110	1320
		E	85	85	85	85	85	95	105
		F	680	880	880	1080	1080	1600	1110
		H	800	1200	1440	1440	1080	1960	1110
		H1	710	910	910	1110	1290	1600	1320
		M	645	845	845	1045	1045	1045	1255
		N	650	850	1050	1050	1250	1550	1260
		a	110	130	130	150	150	150	170
		b	50	50	50	50	50	50	55
		d	90	135	135	140	140	190	160
		e	75	80	80	85	85	90	100
		f	75	90	90	90	90	90	110
		g	30	30	30	30	30	30	30
		h	30	30	30	30	30	30	30
		h1	50	100	100	100	100	150	100
		h2	700	800	600	600	570	450	570
		h3			650	650	490	450	490
		h4					400	400	400
		h5						430
		N1	55	70	70	70	70	80	80
适用水头			6	6	6	6	6	6	6
重量kg	板重		156	180	260	280	380	500	420
重量kg	总重		274	300	387	410	576	760	753
地脚螺栓			4-M14×200	4-M14×200	6-M14×200	6-M14×200	8-M14×200	10-M14×200	8-M14×200

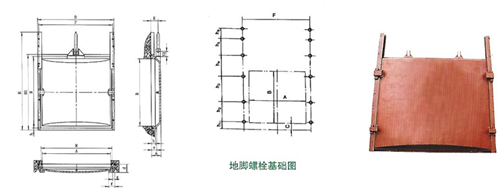

PGZ高压铸铁闸门结构图

表（二）：PGZ型高压1.5m×1.5m-2.5m×2.5m

规格型号（m）		1.5×1.5	1.5×2	2×2	2×2.5	2×3	2.5×2	2.5×2.5
尺寸参数	A	1500	1500	2000	2000	2000	2500	2500
	B	1500	2000	2000	2500	3000	2000	2500
	C	60	60	70	70	70	80	80
	D	1620	1620	2140	2140	2140	2660	2660
	E	150	160	212	220	212	232	232
	F	1590	1590	2110	2110	2110	2620	2620
	H	1960	2460	2460	2960	3640	2460	2960
	H1	1620	2120	2140	2640	3140	2160	2660
	M	1545	1545	2060	2060	2060	2580	2580
	N	1560	2060	2070	2570	3070	2080	2580
	a	190	190	235	235	235	285	285
	b	60	60	70	70	70	80	80
	d	180	180	190	190	190	195	195
	e	100	100	105	105	105	115	115
	f	130	130	140	140	140	160	160
	g	50	50	50	50	50	50	50
	h	30	30	35	35	35	45	45
	h1	150	150	280	280	280	280	280
	h2	450	660	530	370	370	530	370
	h3	450	500	500	450	550	500	450
	h4	400	500	500	650	700	500	650
	h5	430	500	500	750	800	500	750
	h6				400	680		400
适用水头		10	10	10	10	10	10	10
重量kg	板重	900	1080	1850	2370	2630	2220	3100
重量kg	总重	1400	1500	2230	2780	3450	2708	3750
地脚螺栓		10-16×300	10-16×300	10-16×300	12-16×300	12-16×300	10-16×300	12-16×300

表（三）：PGZ型高压2.5m×3m-4m×3m

规格型号（m）			2.5×3	3×2	3×3	3.5×2	3.5×3	3.5×3.5	4×3
规格型号（m）			2.5×3	3×2	3×3	3.5×2	3.5×3	3.5×3.5	4×3
尺寸参数mm		A	2500	3000	3000	3500	3500	3500	4000
		B	3000	2000	3000	2000	3000	3500	3000
		C	80	90	90	100	100	100	110
		D	2660	3180	3180	3700	3700	3700	4220
		E	232	275	275	290	290	290	340
		F	2620	3140	3140	3650	3650	3650	4170
		H	3460	2480	3480	2500	3500	4000	3520
		H1	3160	2180	3180	2200	3200	3700	3220
		M	2580	3080	3080	3590	3590	3590	4100
		N	3080	2080	3080	2100	3100	3600	3110
		a	285	340	340	390	390	390	440
		b	80	90	90	100	100	100	110
		d	195	225	225	235	235	235	250
		e	115	130	130	140	140	140	150
		f	160	180	180	200	200	200
		g	50	60	60	65	65	65	70
		h	45	60	60	60	60	60	65
		h1	280	280	280	280	280	280	280
		h2	370	530	370	530	370	460	370
		h3	550	500	550	500	550	600	550
		h4	700	500	700	500	700	800	700
		h5	800	500	800	500	800	800	800
		h6	680		680		680	900	700
适用水头			10	10	10	10	10	10	8
重量kg	板重		3580	3600	5200	4850	7050	7200	8250
重量kg	总重		4480	4550	7100	6050	9100	8900	10990
地脚螺栓			12-16×300	10-16×300	12-16×300	10-18×350	12-18×350	12-18×350	12-20×400

表（四）:PGZ型高压4m×4m-5m×5m

规格型号（m）			4×3.5	4×4	4×4.5	5×5
规格型号（m）			4×3.5	4×4	4×4.5	5×5
尺寸参数（mm）		A	4000	4000	4000	5000
		B	3500	4000	4500	5000
		C	110	110	110	120
		D	4220	4220	4220	5240
		E	340	340	340	350
		F	4170	4170	4170	5180
		H	4020	4520	5020	5540
		H1	3720	4220	4720	5240
		M	4100	4100	4100	5120
		N	3610	4110	4610	5120
		a	440	440	440	530
		b	110	110	110	120
		d	250	250	250	260
		e	150	150	150	160
		f
		g	70	70	70	70
		h	65	65	65	70
		h1	280	280	280	280
		h2	460	700	800	900
		h3	600	900	900	1000
		h4	800	800	900	1000
		h5	800	900	1000	1200
		h6	920	900	1000	1200
适用水头			8	8	8	8
重量kg	板重		8760	9800	14600	21545
重量kg	总重		11260	12500	17360	25830
地脚螺栓			12-M20×400	12-M20×400	12-M20×400	12-M20×400
