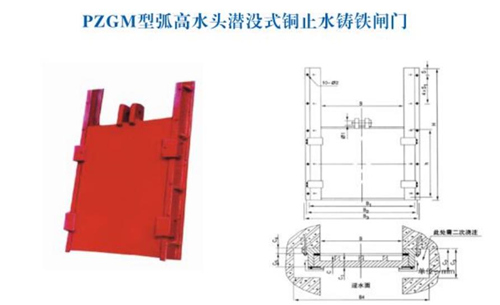

PZGM型高水头潜没式高压铸铁镶铜闸门常见尺寸 表
表（一）PZGM0.4×0.4-0.8×0.8
洞口尺寸宽×高（m） |
0.4×0.4 |
0.5×0.5 |
0.6×06 |
07×0.7 |
0.8×0.8 |
|
布置尺寸参数（mm） |
B |
400 |
500 |
600 |
700 |
800 |
h |
400 |
500 |
600 |
700 |
800 |
|
B1 |
520 |
620 |
740 |
840 |
940 |
|
B2 |
550 |
650 |
775 |
875 |
975 |
|
B3 |
580 |
680 |
810 |
910 |
1010 |
|
B4 |
640 |
750 |
870 |
970 |
1130 |
|
C |
100 |
100 |
100 |
105 |
130 |
|
C1 |
50 |
50 |
50 |
55 |
55 |
|
C2 |
165 |
165 |
180 |
180 |
215 |
|
C3 |
230 |
230 |
255 |
255 |
300 |
|
C4 |
25 |
25 |
25 |
25 |
25 |
|
C5 |
100 |
100 |
100 |
105 |
130 |
|
H |
940 |
1060 |
1384 |
146O |
1660 |
|
S |
50 |
50 |
80 |
80 |
80 |
|
S1 |
210 |
240 |
297 |
325 |
375 |
|
∅1 |
25 |
25 |
28 |
30 |
30 |
|
∅2 |
14 |
14 |
16 |
16 |
18 |
|
重量（kg） |
248 |
288 |
412 |
561 |
750 |
|
表（二）PZGM1×1-2×2
洞口尺寸宽×高（m） |
1×1 |
1.2×1.2 |
1.5×1.5 |
2×2 |
|
外形布置尺寸参数（mm） |
B |
1000 |
1200 |
1500 |
2000 |
h |
1000 |
1200 |
1500 |
20OO |
|
B1 |
1140 |
1340 |
1650 |
2260 |
|
B2 |
1175 |
1375 |
1695 |
1333 |
|
B3 |
1210 |
1410 |
1740 |
240O |
|
B4 |
1330 |
1530 |
1840 |
2500 |
|
C |
130 |
130 |
130 |
130 |
|
C1 |
60 |
65 |
70 |
75 |
|
C2 |
215 |
215 |
220 |
220 |
|
C3 |
300 |
300 |
320 |
320 |
|
C4 |
25 |
25 |
30 |
30 |
|
C5 |
130 |
130 |
130 |
130 |
|
H |
1968 |
2200 |
2500 |
3000 |
|
S |
100 |
100 |
100 |
100 |
|
S1 |
442 |
500 |
575 |
700 |
|
∅1 |
32 |
32 |
34 |
36 |
|
∅2 |
18 |
18 |
20 |
20 |
|
重量（kg） |
1450 |
2590 |
4750 |
9880 |
|
注：
1、根据水头高度配启闭机,适用水头高度15-50m。
2、对于闸门孔口尺寸为长方形,而孔口宽度和高度均为标准值（在表中可查询）,可按正面方法查出对应的技术数据。例如,1.5m×1m闸门,其值"B、B1、B2、B3、B4、C2、C3、C4、C5、∅1、∅2"为上表中1.5×1m栏中数值。
3、对于其他型号规格的闸门,本厂可以定制生产。
