长春反向止水铸铁闸门厂家

瑞鑫水工厂家供应长春反向止水铸铁闸门,性价比高,规格型号齐全,发货速度快,可当天发货,支持加急定制,还支持验货结款！

一、长春反向止水铸铁闸门概述

反向止水铸铁闸门相对比较少见,多以正反向止水的形式出现,也就是人们常常所说的双向止水铸铁闸门,是在正向止水的基础上增设了反向止水的结构,可双侧承压,需要注意的是反向止水面承压能力有限,通常承压水头不超过3米。

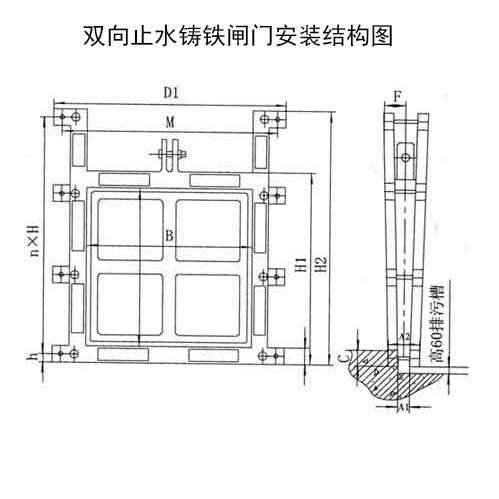

二、长春反向止水铸铁闸门工作原理及结构图

反向止水铸铁闸门在止水结构上与单向止水闸门不同,其在闸门的滑板上和闸框的滑动平面上分别装上闸板斜铁和闸框斜铁,同时加了上下楔块,也就是说双向闸门的上下和两侧均应具有楔形紧压装置,以到达双向密封的目的,为了提高闸门止水效果,闸板与闸框还采用了锥度配合形式,而单向止水铸铁闸门仅在门体和门框上有楔紧装置。

三、反向止水铸铁闸门优缺点

1、可双侧承压,与单向止水铸铁闸门不同,正向和反向都可承压,截断水流；

2、如应用于出水口,还可防止水流倒灌；

3、结构简单,类型多样,启闭灵活；

4、闸框、闸板采用锥度配合设计,契合度高,止水优良

5、缺点是承压能力有限,相较于正向承压要弱许多；

6、反向止水效果相较于正向止水的效果要差一些,正向渗漏量一般不超过1.25L/m·min,反向止水铸铁闸门的渗漏量一般不超过2.5L/m·min。

四、反向止水铸铁闸门应用

反向止水铸铁闸门的应用非常广泛,比如可应用于水利水电、污水处理、泵站闸门、排水灌溉i、水产养殖等水利工程中。

五、在施工图中遇到反向止水铸铁闸门该如何处理

1、如果反向水头不超过3米,可直接选用同等规格型号的双向止水铸铁闸门

2、如果反向水头超过3米,可申请设计变更,比如在格栅前的进水口铸铁闸门,为了检修方便一般要求可反向止水,为了解决实际需求,可在格栅前做个配水井来解决,这样就可选用正向止水的闸门了。
