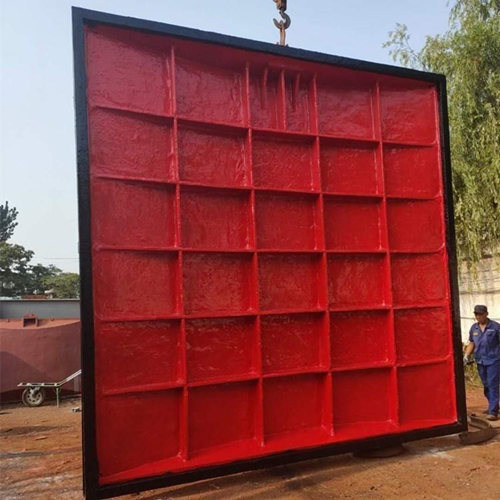

pgz铸铁闸门施工工艺步骤要点

pgz铸铁闸门属于平面铸铁闸门家族的重要一员,也被称为拱形铸铁闸门,独特的拱形挡水板设计,使其具有优良的抗压能力,并且型号规格多样,比如有组合式、双向止水SPGZ、高压等等。其施工工艺步骤要点、安装结构图、安装布置尺寸详情如下。

一、pgz铸铁闸门施工工艺步骤,其安装步骤可分为八步,具体如下

1、安装前检查：应检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固；检查PGZ铸铁闸门的主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一个平面内。

2、预埋件安装：其预埋件的安装应应符合DL／T5018-2004第9.1.3条、 第9.1.4条和第9.1.10条至第9.1.13条的规定。PGZ铸铁闸门及其门槽埋设件的安装,应按施工图纸的规定进行。更多关于预埋件安装的详细内容亦可参考本站《一体铸铁闸门预埋件安装》。

3、现场拼接：此种情况主要用于组合式闸门或闸门外形尺寸比较大的情况,对于小型闸门、整体式闸门不需要此步骤。在施工种需要现场拼装前应制定严格控制焊接变形,并且拼装焊接工艺方案,报监理人批复后方可实施。

4、支撑结构的安装：主支承部件的安装调整工作应在门叶结构拼装焊接完毕后,经过测量校正合格后方能进行。所有主支承面应当调整到同一个平面上,其误差不得大于施工图纸的规定,对于小型闸门采用整体安装就为。

5、杂物的清理：应清除止水面、埋件表面、门叶上的所有杂物,特别应注意清除不锈钢水封座板表面的水泥浆,在滑道支承面和滚轮轴套涂抹或灌注润滑脂。

6、PGZ铸铁闸门的涂装：经监理人检查合格的PGZ闸门及门槽埋件,方能规定进行涂装修补,主要做修补工作。

7、静水平衡试验：试验方法为：将闸门自由地吊离地面100mm,通过滚轮或滑道的中线测量上、下游方向与左、右方向的倾斜,其倾斜值不得大于5.0mm,当超过上述规定时,应予配重调整。

8、PGZ铸铁闸门的调试：进行无水情况下和静水情况下全行程启闭调试。通过调试应做到：无水情况下,滑道或滚轮运行时应无卡阻现象,静水情况下的全行程启闭调试应在无水试验合格后进行。

二、pgz铸铁闸门安装结构图及安装尺寸参数

常见的0.2*0.2米到6米*6米的安装结构图及安装尺寸参数详细内容可参考本站：《平面滑动铸铁闸门规格型号大全》其中涵盖了外形尺寸、安装尺寸、适用水头、板重、总重等详细参数。

三、pgz铸铁闸门安装注意事项：

1、安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形。

2、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。

3、在出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。

总结：

以上就式关于pgz铸铁闸门施工工艺步骤要点、安装结构图、安装布置尺寸参数及安装注意事项的内容了,需要注意的是在闸门宽度在2.5米以下时,通常采用单吊点,宽度在2.5米以上的采用双吊点的,高度较高的情况下通常采用组装结构,也被称为组装式铸铁闸门。
