高压铸铁闸门安装操作详细要点,厂家解读

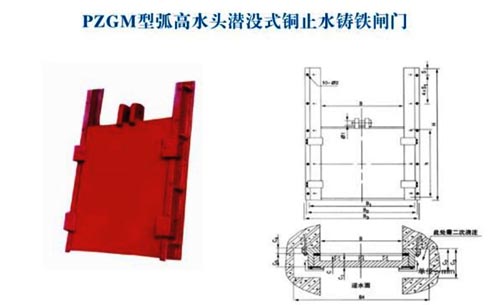

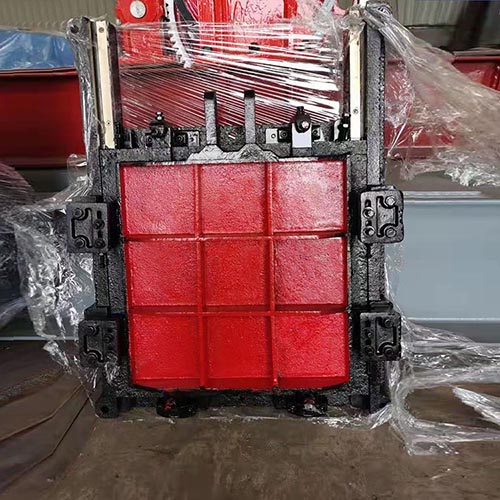

高压铸铁闸门是一种多应用于水电站、水库等水利工程项目中,能够承受比较高的水压,能否正确安装操作至关重要,在此瑞鑫水工厂家为大家做了以下梳理,其中包含了高压铸铁闸门安装方法要点、安装结构图、安装验收标准、操作规程要点等内容。

一、高压铸铁闸门安装方法要点

高压铸铁闸门安装方法要点通常包括安装前检查、门槽预埋件安装、闸门吊装、调整、闸门固定、二次灌浆、启闭机安装等七个部分,下面分别详细介绍。

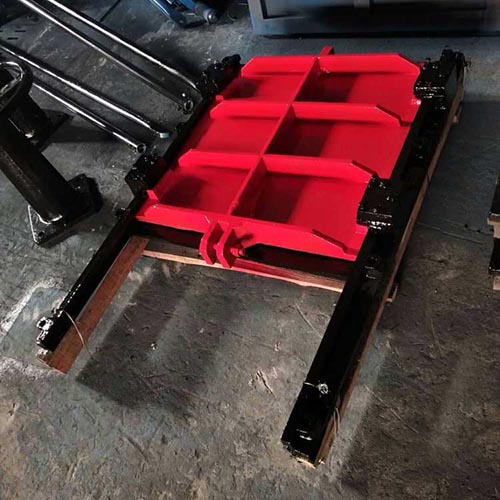

1、高压铸铁闸门安装前检查

1）产品尺寸型号核对检查

2）土建预留尺寸复查核验

3）检查高压铸铁闸门螺丝是否松动,如果是多块组合闸门,还应检查连接部位是否错牙,并确保闸槽和闸板的间隙不大于0.08mm。

4）高压铸铁闸门安装前检查合格后,应清除表面的油污脏物和存留的水分。

2、高压铸铁闸门门槽预埋件安装

1）如果采用一次浇筑混凝土的方法,门槽预埋件须固定在不易变形的部位或专用支架可靠的联接固定,防止产生位移和变形；

2）如果采用二次混凝土浇筑的方法,应将门槽预埋件与一次混凝土的外伸钢筋可靠联接固定,沿预埋件高度上,工作面每0.5米不少于2根连接钢筋,侧面每0.5米不少于1根连接钢筋,同时一次混凝土与二次混凝土的接合表面须凿毛,保证接合良好。

3）为了防止铸铁闸门预埋件位置发生移位,需要将铸铁闸门预埋件和结构钢筋焊接牢固,预留出一定厚度的保护层,并且要保证预埋钢板与结构钢筋表面处于同一水平线上。

4）用吊铅垂直线方法预埋预埋件,保证其平面度和垂直度为百分之1.5~3范围内。

3）铸铁闸门门槽预埋件安装调整合格后,应采取可靠的加固措施。

3、高压铸铁闸门吊装,其可与法兰连接、可与预埋板焊接或二次浇注。

1）使起吊绳具经过启闭机平台上的预留孔穿入,将闸门整体吊起至高压铸铁闸门图纸标注的安装位置上。需要注意如果高压铸铁闸门的闸孔在600mm以,需用螺栓紧固或者紧固在一块滑座上,以确保闸门吊装的可靠性；尽量使门体、门框整体起吊,防止闸框变形；当规格比较大,或现场位置无法整体起吊时,可将高压闸门门体和门框拆解后分别起吊,但应注意保护好密封面,还应注意保持导轨与门框的直线度小于2mm。

2）高压铸铁闸门的孔中线要与启闭机的螺杆预留孔保持铅锤状态,分布在预留孔周围的钢板要在同一水平面上。

3）吊线找正,左右方向倾斜度小于1.5mm,然后穿入地脚螺栓(或焊接螺栓穿入安装孔与预埋板焊接),当闸门采用附壁式安装时,应用不小于φ的圆钢将相邻的地脚螺栓焊接成整体旋上螺母松开启吊绳具。

4、高压铸铁闸门安装调整

1） 将起吊绳具穿过闸门吊耳拉开门体,调整闸门密封面的垂直度,通过调整闸门四个角部的螺栓,使闸门密封面的垂直度误差小于1/1000mm,并再次复核闸门左右方向倾斜度后,把四个角部的螺栓用垫铁垫实,拧紧螺母,使其固定牢固(附壁式安装的闸门可预先在四个角部的螺栓上的螺母,通过上、下两个螺母调节密封面的垂直度误差)。

2）放下门体使门体与门框吻合,用塞尺检查上、下密封面的间隙,使间隙保持在0.1mm以内,间隙超标时,可在该处的门框背面垫入斜铁,同时将地脚螺栓略为旋松,直至间隙合格为止。

5、高压铸铁闸门固定

铸铁闸门调平、找正后,将闸门门框配套的连接钢板与预埋钢板焊接牢固,为防止钢板焊接变形,连接钢板和预埋钢板要先点焊,再连续焊接加固,可使铸铁闸门的密封效果和垂直度达到安装标准。

6、高压铸铁闸门二次灌浆浇筑

1）将闸门四周的混凝土面用细砂浆混凝土二次浇灌、捣固,注意不得采用素混凝土,浇灌后应用振动泵捣固坚实,二次浇灌混凝土凝固后,再逐一检查紧固螺母,需要注意灌浆时,高压铸铁闸门呈开启状态,沿着闸门钢板、建筑接触缝隙用建筑胶灌缝,确保灌浆时水泥浆不会流出；将水泥浆搅拌均匀沿着门框与墙体之间的缝隙灌入,待水泥浆凝固后,在沿着铸铁闸门的门框上沿涂抹建筑胶。

2）法兰安装时,先将配对法兰垫上密封垫与闸门框法兰连接到位,起吊就位后,按上述4调正后,与预埋钢管点焊,然后按上述5调正后焊固。

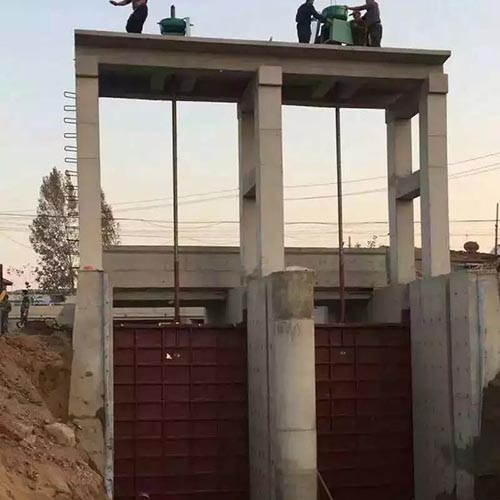

7、高压铸铁闸门启闭机安装

1）在启闭机平台上的预埋孔放下吊线锤,以闸门吊耳中线为基准,在启闭机平台上划十字线,确定启闭机的安装中线。

2）在启闭机底板上画出相应的十字线,将启闭机初步就位,摇动手柄旋入丝杆(手摇启闭机逆时针摇动,电动启诸机按所示开方向摇动)。

3）将分段的丝杆连接成整体,注意将轴导架的套管部分套在相应的分段处。

4）将启闭机中线与平台上的十字线相对应,用水平仪调平启闭机底板后,与预埋钢板点焊,将丝杆的下端与闸门吊耳就位,穿入销轴,复查丝杆的垂直度误差小于1/500mm,全长累计小于5mm,然后将启机底板与预预埋板焊固。

5）将轴导架架体安装到位,与预套在丝杆的套管用螺栓紧固,注意轴导架管与丝杆同心,尤其底下部那个轴导架到闸门吊耳的距离应大于闸门口径。

6）将启闭机护罩就位,用螺栓紧固在启闭机顶部。

二、高压铸铁闸门安装验收标准

1）闸门及其门槽埋设件的安装,应按施工图纸的规定进行。

2）闸门的埋设件安装,应符合DL/T5018-20049.1.3条、9.1.4条和9.1.10条至9.1.13条的规定。

3）密封面间隙检验,闸门门板与门框密封座的结合面须清除外来杂物和油污,将闸门全闭后放平。在门板上无外加荷载的情况下,用0.1 mm的塞尺沿密封的结合面测量间隙,其值不大于0.1mm

4）装配检验将门板在门框,启闭全往复移动,检查门板在全启全闭时的位置、楔紧面的楔紧状况和门板在导向槽内的间隙,,用钢尺和塞尺等检验。

5）闸门水封装置的安装技术要求,应符合DL/T5018-20049.2.3条至9.2.7条的规定。

三、高压铸铁闸门操作要点

1、高压铸铁闸门操作人员应经过相关培训机构的培训,并获得相应的资格证书,方可上岗作业；

2、检查铸铁闸门运行路径有无卡阻物,确保流道、密封圈不被石块、树枝等杂物卡堵,以免影响密封效果。

3、检查启闭机及电气设备状态是否符合运转要求；

4、高压铸铁闸门运行需改变方向时,应先停止,然后再反方向运行；

5、闸门启闭如发生卡阻、停滞、异常响声等情况,应停止,并检查处理；

6、高压铸铁闸门应避免停留在震动或水流紊乱的位置；

7、应注意闸门和启闭机的开启或关闭的方向,如果方向搞反,可能会对闸门或启闭机的两部件造成损伤；

8、操作时候,应注意闸门的上下限位位置,当门体处于高底坎的30公分左右时,需先停止闸门的运行,并查看其底部,是否存在可能影响启闭的东西,如有,需要及时清理,没有,则再手动使其关闭；

9、做好各项观测、记录的准备工作。

总结：
