铸铁闸门止水结构与安装要点？

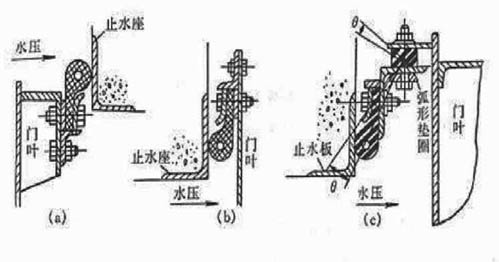

众所周知,铸铁闸门的止水采用的是硬止水,而钢制闸门的止水采用的是橡胶止水。因为铸铁闸门采用的是硬止水,所以不论是从铸铁闸门止水结构平整度的要求上,还安装要求上都比较严格。下面从铸铁闸门止水结构、安装要点和安装结构图三个方面来为大家详细说明。

一、铸铁闸门止水结构与结构图：铸铁闸门止水方向通常有两种,一种是单向止水,另外一种是双向止水,下面分两项说明。

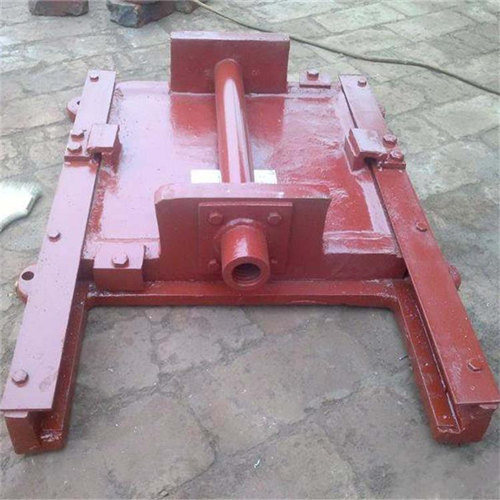

1、单向止水铸铁闸门止水结构

单向止水铸铁闸门止水安装结构组件主要包括可调节的楔紧装置、门体和门框上有楔紧装置,可以调节楔形张紧装置,以利于关闭水闸时,门体靠近门框,以满足止水要求。

2、双向止水铸铁闸门止水结构

双向止水铸铁闸门密封装置结构特点,在闸门的滑板上和闸框的滑动平面上分别装上闸板斜铁和闸框斜铁,同时加了上下楔块,也就是说双向闸门的上下和两侧均应具有楔形紧压装置,以到达双向密封的目的,为了提高闸门止水效果,闸板与闸框还采用了锥度配合形式,而单向止水铸铁闸门仅在门体和门框上有楔紧装置。

二、止水安装要点：

1、因为铸铁闸门的材质为球墨铸铁或灰铸铁,变形后不易恢复,而铸铁闸门又采用的是硬止水的方式,因此在安装过程中切忌引起闸框的变形,否则会导致闸门安装后漏水,还不易修复,所以铸铁闸门的门框和闸板通常采用整体安装,严禁分开安装；

2、安装前应检查立框与横框连结上的止水面是否有错位,如有错位,需要及时松动连接螺栓,并将止水面调整在同一个平面内；

3、2米以上的铸铁闸门安装前需要注意拆除上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝,否则安装完成后可能无法调节楔紧装置,导致闸门漏水,因为2米以上的铸铁闸门在出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,在闸门的上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。

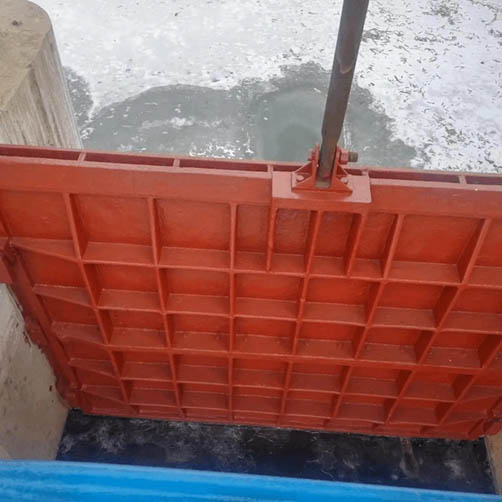

4、二次浇筑前,闸门整体吊装就位后,应注意找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。

5、在安装过程中需要注意保护闸门框、闸板、轨道的清洁,安装完成后应做相应的清理工作,因为铸铁闸门密封封座面非常精细,在水工机械厂加工时,表面粗糙度通常小于3.2μm,这样才能达到更好的密封效果,本厂生产的双向止水铸铁相同闸门正反向渗渗水量可以达到小于等于0.72L/min·m；

三、铸铁闸门止水安装图与安装结构图

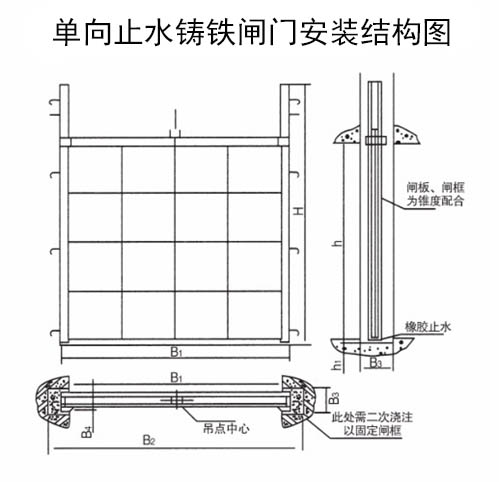

1、单向止水铸铁闸门止水安装图与安装结构图

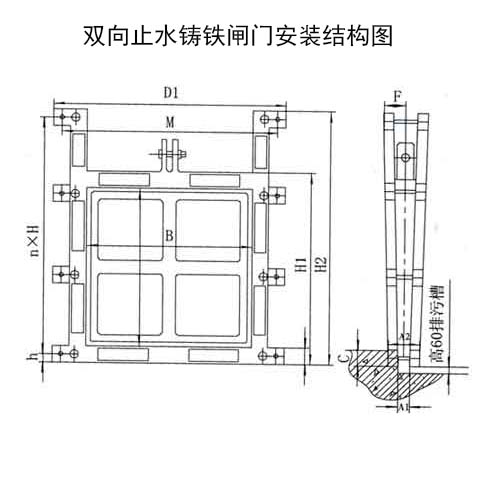

2、双向止水铸铁闸门止水安装图与安装结构图
