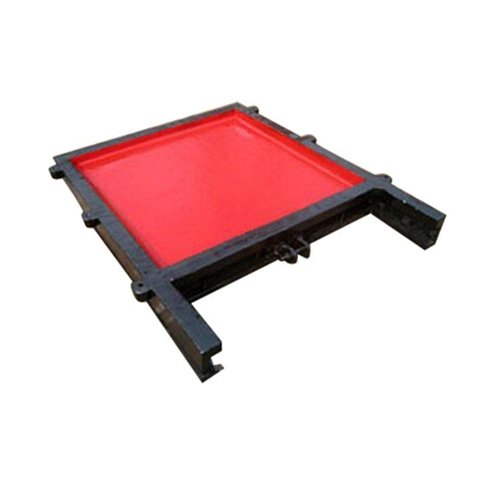

附壁式铸铁闸门安装验收技术要点要求

附壁式铸铁闸门的安装后,注意事项及检查要点在之前已介绍过,但多数施工人员关心的是如何能顺利通过项目工程验收,瑞鑫小编就附壁式铸铁闸门安装验收应该符合什么样的技术要求做了如下梳理,首先水利工程铸铁闸门设计制造安装验收规范DB32/T 1712-2011,下面详细说明。

1、安装前应检查闸门的规格型号、尺寸等,检查结果应符合设计要求。闸门外观完好,无裂纹缺角和掉边等缺陷；

2、门框中线对孔口中线

a.孔口短边长度或直径≤800mm,允许偏差或规定值土2.0mm；

b.孔口短边长度或直径>800mm-1200mm,允许偏差或规定值士3.0mm；

c.孔口短边长度或直径>1200-20000mm,允许偏差或规定值土4.0mm；

d.孔口短边长度或直径>2000-3000mm,允许偏差或规定值士5.0mm；

3、附壁式铸铁闸门门框底面高程,允许偏差或规定值士5.0mm；

4、门框底面两端高差,允许偏差或规定值≤2.0mm/m；

5、门框导轨垂直度,允许偏差或规定值≤2.0mm/m；

6、全闭时密封面间隙,允许偏差或规定值≤0.1mm；

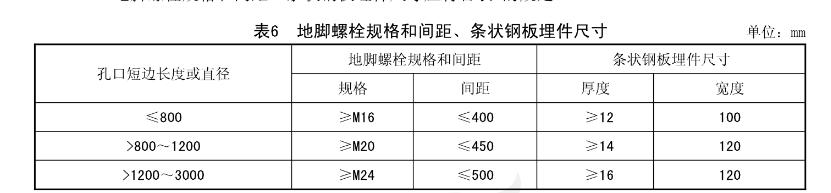

7、地脚螺栓规格和间距、条状钢板埋件尺寸应符合表1的规定：

地脚螺栓规格、间距条形板尺寸规范表

8、条状钢板埋件的背 面应焊接锚筋,锚筋的直径应不小于12mm；

10、附壁式铸铁闸门门板与门框导向槽之间的前后总间隙应不大于1.6 mm。

11、止水密封条应连接牢固。门板止水密封条下边缘应高于门框止水密封条下边缘,其高差应不大于2.0 mm；

12、楔紧装置应连接牢固,闸门全闭时,门板与门框的各楔紧面应同时相互楔紧。

13、活动楔块、偏心销应有一定的调节量；

14、附壁式铸铁闸门全闭、平放无外加荷载条件下,止水密封条间隙应不大于0.1 mm；

15、渗漏试验。 闸门全闭、平放,门框孔口向上,门框孔口内注满清水,密封面的渗水量应不大于1.25 L/ min·m；全压渗漏试验(订货单位有要求时)在试验池内或安装现场进行,密封面的泄漏量应不大于1.25 L/min·m

总结：

以上就是关于附壁式铸铁闸门安装验收技术要点要求的内容了,那么附壁式铸铁闸门该如何试运行呢？试运行又需要注意哪些事项呢？关注我们,带您了解更多水利闸门启闭机的内容。
