众所周知,河道铸铁闸门,是指应用在河道上的铸铁材质的闸门,可想而知,它的类型繁多,那么不同类型的、不同型号的在实际工程安装中虽然所差异,但是安装步骤及安装要点还是基本相同的,在此,以平面河道铸铁闸门安装的简单梳理,望对大家有所帮助!
一、河道铸铁闸门安装前准备
1、技术交底:在安装闸门前,按图土建状态建造施工完毕,且在土建时应留放闸门槽,并在闸槽内,闸槽背面预留钢筋头,同时做好标高、尺寸等相关技术文件的交底;
2、安装工具的准备:比如吊车、水平尺、扳手等工具
3、清点组件及安装前检查。
清点河道铸铁闸门的组件是否齐全,并检查竖框与横框之间的连接螺丝,是否在装卸运输出现松动,需要拧紧;
闸板与闸板之间(指多块闸板组合的闸门)若为组合式的,还需要查看连接处是否出是否错牙,如果出现需要调整为一个平面;
检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大于0.08mm,如有间隙可以调节闭紧装置;
还需检查两边立框个上、下闸框连接处的四周止水面是否错位,若有错位,应用扳手松动连接处螺栓,将四周止水面调整在同一水平面内,再拧紧;
检查闸门的外型尺寸和预留二期浇筑水泥结构基础布置孔口,是否相符,基础布置孔口四周尺寸须大于闸门外型四周尺寸20厘米为宜。
4、河道闸门安装前,应先确定水流方向,然后校正闸门底横框上平面的正确高度位置,闸门底横框上平面应高于河道底(或渠底平面0.5米为宜)以防止水流的冲激,把石头、泥沙、杂木等漂浮物冲进闸门底横框内,造成闸门不能下降到相应位置,影响止水效果;

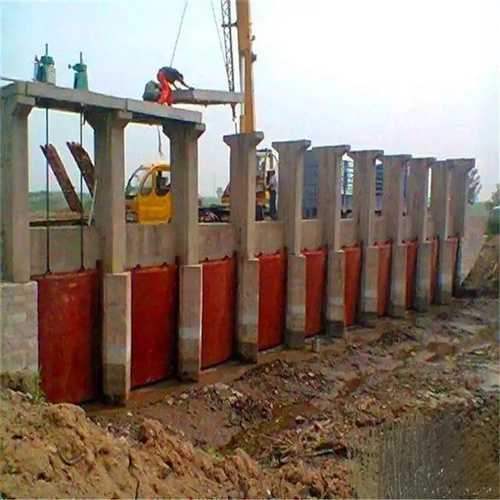

二、安装就位
1、安装就位时,闸门整体竖入预留槽,在两边立框的下面垫上调整垫,在这里需要注意不可在下横梁上垫调整垫块,两立框用手动葫芦与斜拉立稳,然后把闸门找直、找平,各地脚孔内串上地脚螺栓,调节好闸门的位置后
2、用塞尺检测各止水面的间隙,同时对间隙大于0.2mm处用高强螺栓进行调整,要确保各止水面的间隙在0.2mm以下。
3、再将闸门背水面两边立闸框用型钢或木杆支撑紧,以防水泥浇筑时挤压,造成两边立框弯曲变形,影响闸板在闸框滑道内上、下滑动。
4、支好模板进行二期浇注,浇注混凝土时,流进闸板、闸框、斜铁、挡板间的灰浆应及时清除干净,防止灰浆凝固后影响闸门启闭;
5、清除加固物,通常情况下为使闸板、闸框贴合紧凑,安装后减少间隙,在出厂前,2米以上的闸门,在上下框上安装了4-6个紧闭压铁,注意在间隙调整后,闭紧压铁需要记得拆除。
三、安装技术要点:
1、闸门安装时,应注意通常情况下为整体安装,以防闸框弯曲变形,影响止水效果和启闭;
2、对于尺寸型号较大的河道铸铁闸门在组装时,为了使闸板和闸框止水摩擦贴合更紧,安装后减小间隙,闸门在上下横框上安装了压板卡铁,两边立闸框的斜铁上增加了顶丝,注意在间隙调整好后,将卡铁和顶丝拆除后,才不会影响闸门启闭;
3、闸门吊装进预留二期浇筑水泥结构基础布置孔口后,应保证两边立闸框用水平尺紧靠在铅垂线,调整好前后、左右、上下的正确位置,然后把调整地脚螺栓与工程预制钢筋焊接牢固;
4、安装时框、板须整套放于闸槽内,校正,并预留钢筋头焊接固定,方可二期浇筑;
5、在二期浇筑时震动力不要太大,以免错位。
四、配型螺杆启闭机安装要点
1、安装前,检查启闭机各传动轴、轴承及齿轮的转动灵活性和啮合情况,着重检查螺母螺纹的完整性,必要时应进行处理;
2、螺杆应经过校直,螺纹配合应合适。螺杆平直度,每米长弯曲超过0.2mm或有明显弯曲处可用压力机进行机械校直;
3、要对螺杆螺母进行检查,不得有外伤;
4、修正无异状后,在螺杆外表面涂以润滑油脂,并将其拧入螺母,进行全过程的配合检查;
5、然后整体竖立,将它吊入机架或工作桥上就位,使螺杆处于垂直状态;
6、螺杆式启闭机利用机架或工作桥将其固定在闸门槽顶部,其基础中线位置应按闸门吊耳7、实际中线位置来调整,误差不大于3mm
8、对配有导向滑块的深孔闸门,还应严格控制螺杆和滑块槽的垂直度和运行轨迹;
9、启闭设备安装竣工后,须经负荷试,验合格方能移交使用;
10、试验时先空载。次静载、后动载,静载和动载试验,可按额定起重量分级逐次增加;
11、试验中要仔细调整和校验制动器、负荷限制器、高度指示器、行程限位器、缓冲器;
12、做无水和有水状态下的全行程启闭机试验,测量承重大梁的额定挠度,检查各构件和联接件的可靠性 。
五、河道铸铁水闸使用
1、在关闭时,距闸底10cm处,暂停2分钟,这样可以让水流冲洗干净底门槽内杂物,再将闸门关闭;
2、在启闭时应注意闸板的上、下限位置,不可超限,这样有可能损坏闸门或启闭机。
3、如在启闭过程中如有异常情况应立即停止使用,及时检查修理。
六、河道闸门常见类型及结构特点

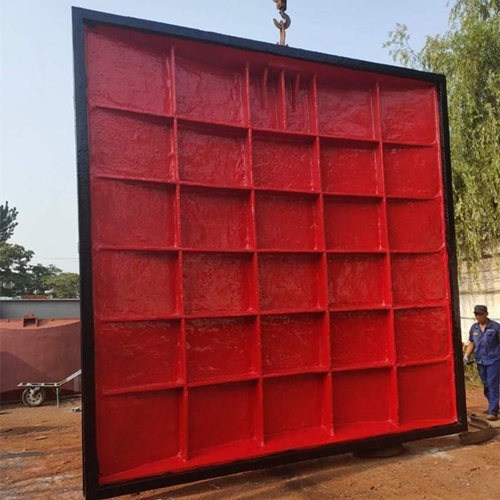

河道铸铁水闸根据外形结构分为手动一体PGZ型铸铁闸门和PZ型铸铁闸门,本产品由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单,密封性能好,耐磨性强,操作简单,安装方便,使用寿命长,规格齐全,适用性广等特点,可根据客户需要选配手动启闭机或手电两用启闭机。
七、本厂河道铸铁闸门的特点
1、河道铸铁水闸铸件经时效处理,消除铸件的内应力,稳定组织结构,改善铸件的机械性能,保证闸门在运输和安装过程中不变形。
2、闸板、闸框在正常厚度基础上留有2mm的腐蚀裕度,确保闸门使用寿命长。
3、闸板、闸框的设计按大工作水头,其拉伸、压缩和剪切强度的可靠系数大于5, 挠度确保小于构件长度的1/1500 。
4、中小口径闸门的导轨与门框浇注成一体,大口径闸门的导轨左右对称布置用螺栓及定位销与门框二侧端部连接,受力后更可靠;
5、密封座可铜合金密封条加工而成,密封工作表面无划痕、裂纹和气孔等缺陷;
6、本厂河道铸铁闸门闸框密封面与闸板密封面间隙小于0.1mm,闸板与闸框导向槽的间隙小于 1.6mm。
7、河道铸铁闸门的闸杆采用不锈钢制成,闸杆的设计按额定工作开闭力,闸杆的传动螺纹设计为梯形螺纹,传动灵活可靠。
