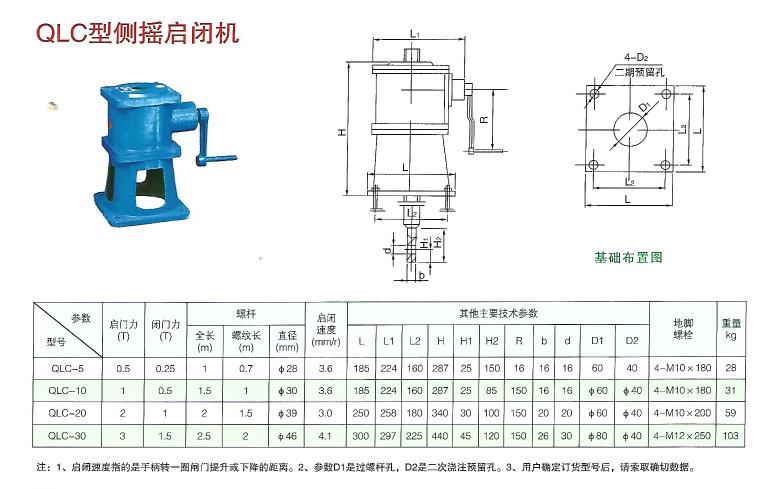

QLC型侧摇螺杆启闭机安装调试技术要点

QLC型侧摇螺杆启闭机安装中常常出现启闭机预埋孔位置偏差,纵横中线超差等问题,导致启闭机不能正确安装定位,或安装定位后螺杆呈倾斜状态,影响启闭机使用性能并缩短其使用寿命。在此,瑞鑫小编总结梳理了QLC型侧摇螺杆启闭机安装调试技术要点,方便广大用户参考！

一、QLC型侧摇螺杆启闭机安装技术要点

1、安装前,记得要检查各零件是否良好,润滑油是否上足,螺栓有无松动,与其有关技术

数据是否相符。

2、启闭机底座与根底安排立体的平行面积要到达90%之上,以保证设备运行时的稳固型；

3、保证QLC型螺杆启闭机的底座与基础成180°,螺杆轴线要垂直闸台横梁的水平面,同时要与闸板吊耳孔垂直,防止螺杆歪斜,出现局部受力而造成零部件的损坏；

4、将手动螺杆启闭机置于装置地方,把一度限位盘套正在螺杆上,将螺杆从后梁的下部旋入,当螺杆从工具的上方显露后,再套下限位盘,螺杆的下方与闸门对接；

5、安装启闭机的基础需要保证其稳固,机座和基础构件的混凝土,按图纸的规则浇筑,在混凝土强度未到设计强度时,不可撤除和改变启闭机的临时支撑,更不可进行调试和时运转；

6、在安装时根据闸门起吊中线,找正中使纵横向中线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接；

7、关于启闭机的电气设施的装置,要与图纸相符,并符合说明书的规则,全部电气设备均可靠的接地；

8、在产品安装完毕,要对设备进行清理,补修已损坏的保护油漆,灌注润滑脂；

9、安装后,需要做调试和时运转。

二、QLC型侧摇螺杆启闭机调试要点

1、无载荷试运转,即让螺杆作两个行程,保证三相电流不平衡不超过正负10%,并测出电流值,听其有无异常声响,检测安装是否符合技术要求；

2、载荷试运行是指在额定载荷下,让螺杆做两个行程的运行,在试运行期间要认真观察螺杆与闸门的运行情况,是否有异常现象,同时需要调整上下限位和主控线路的调整；

3、上下限位的调节：当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上,当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上；

4、对于启闭机的主令控制器调整,须保证闸门升降到上、下限位时的误差不超过1cm。

5、在载荷运行一段时间后,要进行保养,把机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆,要轻洗干净,涂上润滑油,密封严实,继续使用。

总结：

以上就是瑞鑫小编带给大家的关于QLC型侧摇螺杆启闭机安装及调试的技术要点的内容了,本厂生产的QLC型侧摇螺杆启闭机安装有自锁功能,闸门可停留在任何位置,配有防盗嘴及专用工具,它有防盗水功能,机头和底座可单独供货,把手可自由装卸。
