附壁式铸铁闸门安装方法技巧及图解

附壁式铸铁闸门的安装相对比较简单,直接通过膨胀螺丝或化学螺丝把铸铁闸门整体安装在出水口墙壁位置即可,那么,具体的安装方法技巧是怎么样的呢？请往下看,其中不但包括了附壁式铸铁闸门的安装方法技巧,同时包含了安装结构示意图、施工图、相关规范等。

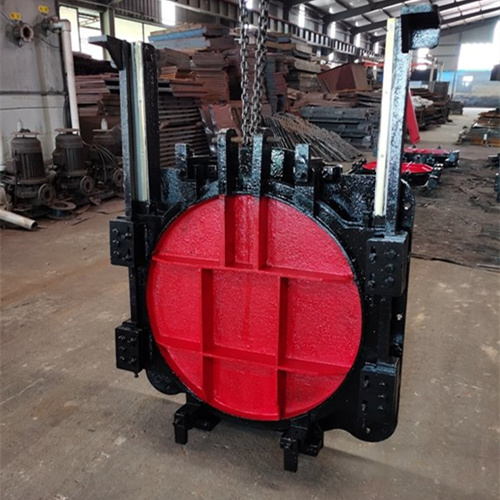

一、附壁式铸铁闸门安装方法技巧

1、安装前应检查闸门的规格型号、尺寸等,检查结果应符合设计要求。闸门外观完好,无裂纹缺角和掉边等缺陷,如果一旦发现,应及时联系厂家,确因质量问题,本厂支持无条件退换货；

2、在出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,2m以上的在上下框上安装了4-6个闭紧压铁装置,在间隙调整后,安装前,应将闭紧压铁拆除,以便闸门启闭；

3、安装过程中闸门应全闭,楔紧副应楔紧；

4、闸门安装以门框的侧面(机加工面)和顶面(机加工面)为基准；

5、闸门中线应与孔口中线一致。闸门垂直度、倾斜度应不大于2mm/m；

6、在浇注混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆须清除,防止灰浆凝固后影响闸门启闭；

7、在门板无下压力的状态下,可用临时连接螺栓保持门板和门框楔紧,临时连接螺栓应在混凝土凝固后拆除；

8、在安装完成后应检查闸门全闭位置时,止水密封条之间的间隙,其间隙应不大于0.1 mm,同时检查安装楔块,应保持各楔紧面同时相互楔紧；

9、在一期混凝土中设置闸门安装槽口,槽口尺寸应满足闸门安装调整和二期混凝土浇筑的需要；

10、条状钢板在一期混凝土中埋设,条状钢板埋设位置应与门框和导轨安装位置相对应,且与导轨等高；

11、条状钢板锚筋应与一期混凝土中的钢筋连接牢固；

12、闸门地脚螺 栓应与条状钢板埋件焊接牢固；

13、二期混凝土应采用膨胀混凝土,浇筑前应对结合面凿毛处理,筋连接牢固；

14、闸门地脚螺栓和条状钢板埋件应能可靠传递闸门所承受的荷载；

15、双止水附壁式铸铁闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装凝固后,使用前,应先卸掉上闸框的固定块和下框紧回螺栓,方可启动；

16、在安装完毕后要及时清除加固物之后方可进行无载荷试运行试验。

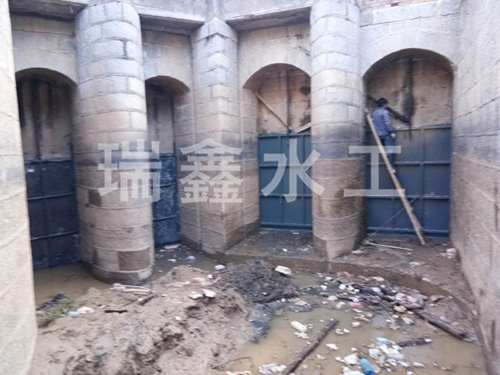

二、附壁式铸铁闸门安装结构示意图如下：

附壁式铸铁闸门安装结构示意图

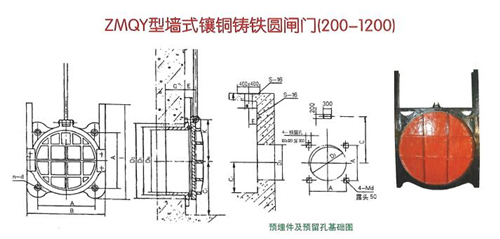

三、附壁式铸铁闸门安装施工图

附壁式铸铁闸门安装施工图

总结：

以上就是关于附壁式铸铁闸门的安装方法技巧、安装结构示意图、施工图的内容了,本厂生产附壁式铸铁闸门有多种型号尺寸,比如有ZMQF型、ZMQY型,详细的安装结构图、以及安装尺寸,可参考本站对应的型号。关注我们带您了解关于附壁铸铁闸门、启闭机更多生产制造、 等相关内容！致电我们可免费获取本厂一手报价哦,同时会有专业的技术人员协助指导安装哦！
