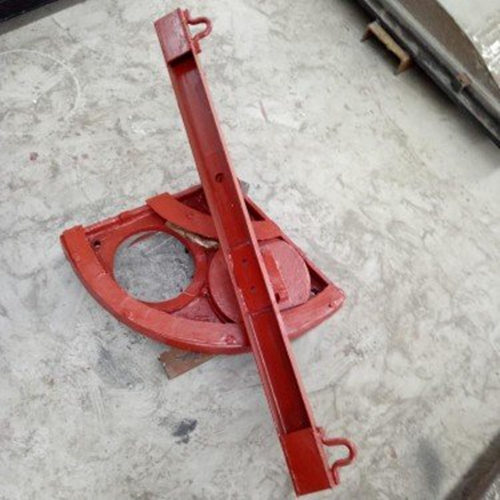

双向转动铸铁闸门安装技术要点及注意事项

双向转动铸铁闸门是一种适用于高水头的,常常与卷扬启闭机配套适用的,位于水面以下的闸门,多用于水库堤坝下面的孔洞,用于放水用、拦堵水流、控制水位、调节流量、排放泥沙和飘浮物等,那么在安装时候有哪些技术要点及注意的事项呢？

一、双向转动铸铁闸门安装前准备

1、安装前需要核实安装控制点位是否准确；

2、主要部件装配检查记录及产品预装检查报告

3、设计图样和技术文件,设计图样应包括总图,装配图,易损零件图,水工建筑图及闸门安装图等；

4、转动闸门的制造资料和质量证书：外购件合格证。

二、安装双向转动铸铁闸门所需的工具需要达到的要求

1、达到J2型经纬仪精度的经纬仪；

2、达到S3型水准仪精度的水准仪；

3、精度为万分之一的钢卷尺；

4、转动闸门安装所用量具和仪器,应定期由法定计量部门予以检定。

三、安装过程中需要注意的事项：

1、用于测量高程、安装轴线的基准点、安装用的控制点均应明显、牢固和便于使用。

2、安装用焊条材料须具有出厂质量证书,其化学成分、机械性能和扩散氢含量等各项指标,应符合现行有关标准的规定；

3、一期浇筑基座时,需要记得按照施工图预留安装转动盖底座的地脚螺栓孔；

4、安装时须保证双向转动铸铁闸门的底座密封面与河堤或大坝坡度平行。；

5、期浇筑前,把盖底座吊装到位,在调平找正后,再连接上地脚螺栓,对地脚螺栓预留位置进行二期浇注；

6、二期混凝土浇筑凝固合格后,再安装转动门盖、限位块、 拉索、卷扬机等；

7、安装完毕后,检查盖与底座在开关过程是否顺滑,有无干涉现象,如果有应及时处理。
