2米*2米机闸一体铸铁闸门安装工艺要求

2米*2米机闸一体铸铁闸门的安装相对于其他类型的闸门安装起来是非常方便的,因为它是闸门和启闭机在出厂的时候就是在一起的,无需再搭建启闭机横梁,做为从事16年水利机械厂家瑞鑫水工小编在此为大家详细整理了其安装工艺要求,详细内容如下：

一、2米*2米机闸一体铸铁闸门安装前准备主要包括四点

1、检查各连接部位的螺栓是否因运输装卸中出现松动,如果松动应用扳手加以紧固；

2、检查主立框与横框连接上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一个平面内,然后再拧紧螺栓,如果不调整可能安装后会出现漏水；

3、复测土建工程的标高及预留孔的尺寸是否与满足设计图要求,以及检查所有的埋件留孔要求是否符合安装条件,如有不符合的地方需要提前处理,以防后期返工；

4、确定水流方向,让机闸一体闸门的迎水面迎向水流方向。

二、2米*2米机闸一体铸铁闸门的安装

1、机闸一体闸门在吊装就位时和其他闸门是一样的,应整体就位,严禁闸板和闸框分开就位,因为闸板、闸框分开安装就位,可能会造成以防闸框曲折变形,从而影响闸门的启闭和止水；

2、为了使闸板、闸框贴合的更紧安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝,注意在间隙调整后,需要将卡铁和斜铁上的顶丝拆除,以使闸门可启闭。

3、安装就位及校准,需要校对闸门底横框上平面的正确高度,闸门底横框上平面需高于河底（或渠底）平面0.5米为宜,这样做是为了防水流的石头、泥沙、杂木等漂浮物冲进闸口底横框槽内,导致闸门关闭不严,出现漏水,同时还需要找好前后、左右的正确位置,然后调整螺栓与工程预留配钢筋焊牢固；

4、就位校准后的检查,用塞尺检测各止水面处的空隙,如果出现空隙大于0.2mm,应用高强度螺栓进行调整,要确保各止水面的空隙在0.2mm以下；

5、二期浇筑前,应将闸门背水面两头的立闸框用型钢或木杆支撑紧,以防水泥浇筑时流入产生变形,因为一旦两头立闸框曲折变形,将会影响闸板在闸框滑道内上、下滑动,使闸门的启闭机不再流畅或出现卡顿,确认无误后,方可进行二期浇筑；

6、二期浇筑,在二期浇筑时候,要注意尽量避免灰浆流入闸板、闸框、紧锁压板的缝隙中,如果发现有流入应及时清理干净,避免凝结后影响机闸一体闸门的启闭。

三、2米*2米机闸一体铸铁闸门调试

1、在无水情况下,手动操作启闭装置,门体上下灵活,传动螺杆啮合良好,并且无卡阻现象；

2、闸门调试前,应对所有轴承处加注润滑油,电动操作的驱动机构内应加注润滑油；

3、电动操作门体上下应位置准确,上下限应与标识指示相符,在关闭状态下,,门体及门框密封面紧密接触,密封良好；

4、电动装置的行程和扭矩控制调整时,应考虑电机转动惯性及继续下降的余量,以避免闸门关闭到终点方切断电源而造成电机过载；

5、应在现场进行渗水试验,在设计压力条件下,闸门的渗漏量应小于1.25L/mim.m 。

总结：

以上就是2米*2米机闸一体铸铁闸门的安装工艺要求的内容了,此种闸门多用于渠道、小溪、鱼塘等水压比较小的地方,不可用于水库等水压高的地方哦,本厂生产铸铁闸门有：PGZ型、PZ型、暗杆式、明杆式、附壁式、圆形、方形、矩形等多种规格型号,启闭机有：螺杆式、卷扬式、液压式,同时本厂可为用户定制生产,用户可货到结款！

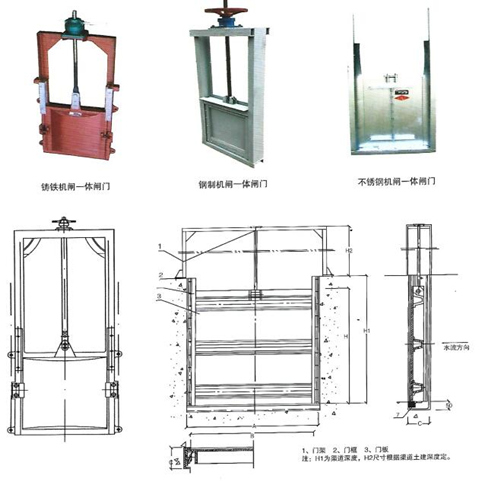

注：2米*2米PGZ型和PZ安装尺寸布置图可参考本站相关内容。
