规格型号（m）		1×1	1.5×1.5	2×2	2.5×2.5	3×3	3.5×3.5
外形及安装尺寸（mm）	B	1000	1500	2000	2500	3000	3500
	H	1000	1500	2000	2500	3000	3500
	B1	1120	1620	2160	2670	3220	3270
	B2	1320	1820	2360	2870	3420	3920
	B3	220	240	380	380	391	390
	B4	120	140	280	280	290	290
	h1	40	40	50	50	60	60
	H	1600	2200	2700	3750	3900	4500
匹配启闭机(t)		3	5	8	10	15	15

表（二）：SPGZ4×4m-6×6m双向止水铸铁/镶铜闸门常见外形安装尺寸

规格型号		4×4	4.5×4.5	5×5	5.5×5.5	6×6
外形及安装布置尺寸（mm）	B	4000	4500	5000	5500	6000
	H	4000	4500	5000	5500	6000
	B1	4220	4730	5240	2740	6250
	B2	4420	4930	5440	5940	6450
	B3	400	410	420	430	440
	B4	300	310	320	330	340
	h1	60	70	80	80	80
	H	4900	5500	5900	6400	6900
匹配启闭机(t)		20	25	40	40	50

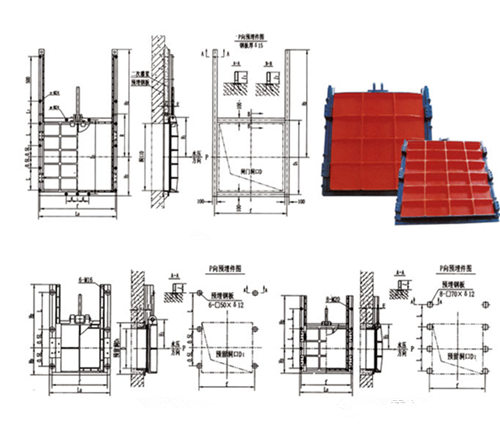

SSFZ型双向止水铸铁闸门结构图

安装结构图（二）

二、SSFZ型镶铜/铸铁闸门结构组件、主要技术参数表、安装形式及配套启闭机型号：

1、SSFZ型铸铁镶铜闸门安装结构图如上：安装结构图（二）

2、SSFZ型双型止水铸铁镶铜闸门结构组件主要包括有：门叶、吊耳、门框、导轨、紧闭斜铁、密封机构等,具有良好的耐腐蚀性,应用范围广,安装简单,操作方便。

3、常见的SSFZ型双向止水铸铁镶铜闸门主要技术参数表、常见安装形式及配套启闭机型号。

规格型号	SSFZ1500×1500	SSFZ1200×1200
数量	1	3
启闭形式	-	-
承压方向	双向
安装形式	墙式安装
配套启闭机型号	35AB4/IB8	25AB4/IB8
启闭力(t)	10	8
电机功率	2.04kw	1.06kw
防护/绝缘等级	IP68/F	IP68/F
孔口**至平台距离	5.80 m	6.7 m
正向水压	5.6m	5m
反向水压	5.6m	5m

三、SSYZ型正反向止水铸铁闸门主要技术参数：

规格型号	SSYZ1600	SSYZ2000	SSYZ1500
数量	2	1	3
启闭形式	手电两用
承压	双向
安竣
配套启闭机型号	25AB4/IB8	35AB4/IB10	20AB4/IB6
启闭力(t)	8	18	6
电机功率	1.06kw	2.04kw	0.76kw
防护/绝缘等级	IP68/F	IP68/F	IP68/F
孔口中线至平台距离	4.00 m	15.9 m	6.75 m
正向水压

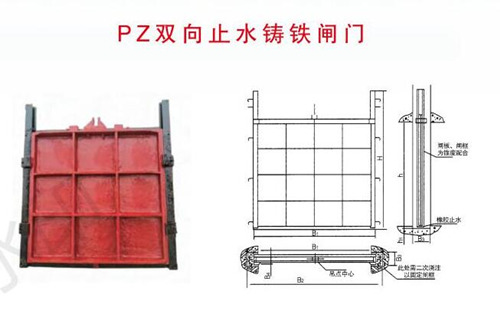

PZ平板双止水铸铁闸门安装结构图

安装结构图（四）

四、PZ平板双止水铸铁闸门安装结构图、组件、外形安装尺寸表及配型启闭机型号：

1、PZSM平板双止水铸铁闸门安装结构图如上：安装结构图（四）

2、结构组件：与其他铸铁闸门相似,主要由闸板（门叶）、闸框、吊耳、导轨、紧闭斜铁等组件构成,其特点在于门叶为平板状,也就是挡水板没有弧度。

3、PZ型平板双向止水铸铁闸门外形安装尺寸表及配型启闭机型号

表：（一）PZ1×1m-3.5×3.5双止水外形安装尺寸参数表及适配启闭机

规格型号(m)		1×1	1.5×1.5	2×2	2.5×2.5	3×3	3.5×3.5
外形及安装布置尺寸（mm）	B	1000	1500	2000	2500	3000	3500
	h	1000	1500	2000	2500	3000	3500
	B1	1120	1620	2160	2670	3220	3270
	B2	1320	1820	2360	2870	3420	3920
	B3	220	240	380	380	391	390
	B4	120	140	280	280	290	290
	h1	40	40	50	50	60	60
	H	1600	2200	2700	3750	3900	4500
启闭机 (t)		3	5	8	10	15	15
重量（kg）		500	1060	2100	3750	5300	72100

表：（二）PZSM4×4m-3.5×3.5双止水闸门安装布置尺寸及适配启闭

规格型号		4×4	4.5×4.5	5×5	5.5×5.5	6×6
外形及安装布置尺寸	B	4000	4500	5000	5500	6000
	h	4000	4500	5000	5500	6000
	B1	4220	4730	5240	2740	6250
	B2	4420	4930	5440	5040	6450
	B3	400	410	420	430	440
	B4	300	310	320	330	340
	h1	60	70	80	80	80
	H	4900	5500	5900	6400	6900
启闭机 (t)		20	25	30	40	50
重量（kg）		9822	12600	16800	21000	26000

注：用途：用于要求正、反止水的工程。

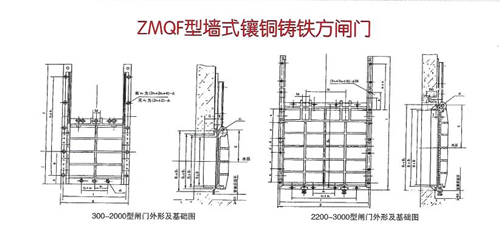

ZMQF型铸铁闸门的安装结构图

安装结构图（五）

五、ZMQF型铸铁闸门的安装结构图、结构组件、外形及安装尺寸表。

1、ZMQF型双止水铸铁闸门安装结构图如上：安装结构图（五）；

2、结构组件：与其他铸铁闸门的结构组件类似,同样由挡水板（门叶）、闸框、导轨、吊耳、紧闭斜铁、密封装置等组成,其特点在于安装形式为墙式安装,止水面可采用镶铜的形式；

3、ZMQF型双止水铸铁闸门外形及安装尺寸参数表：

表（一）：ZMQF300-800mm型铸铁闸门

型号mm		300	400	500	600	700	800
外形及安装尺寸mm	B	300	400	500	600	700	800
	B1	324	424	524	630	730	840
	B2	380	480	580	700	800	900
	B3
	G	50	50	50	70	70	80
	E	55	55	60	60	75	83
	K	220	270	340	380	440	505
	M	35	40	45	65	65	65
	d1	∅18.5	∅18.5	∅18.5	∅24	∅24	∅24
	d2	∅15	∅15	∅15	∅19	∅19	∅22
	f	416	516	616	750	850	960
	g	456	556	656	790	890	1010
	F	480	575	750	800	850	950
	a	65	85	85	60	60	100
	n1×a1	2 ×280	2 ×350	2 ×450	2 ×300	2 ×350	2 ×400
	N2×a2
	I	205	260	310	360	410	500
	重量kg	70	107	145	225	275	330

表（二）：ZMQF1000-2000mm型铸铁闸门

型号		1000	1200	1400	1600	1800	2000
外形及安装尺寸mm	B	1000	1200	1400	1600	1800	2000
	B1	1040	1240	1440	1640	1840	2040
	B2	1100	1300	1540	1740	1940	2140
	B3				1770	1970	2180
	G	80	90	90	100	100	120
	E	83	83	100	100	105	135
	K	610	715	815	925	1025	1205
	M	85	110	120	120	130	140
	d1	∅28	∅28	∅28	∅28	∅28	∅28
	d2	∅26	∅26	∅30	∅30	∅36	∅36
	f	1160	1370	1580	1780	1980	2200
	g	1210	1430	1650	1850	2050	2270
	F	1200	2050	2500	2600	2960	3300
	a	105	115	120	120	115	135
	n1×a1	3 ×500	6 ×400	6 ×500	6 ×530	6 ×600	6 ×900
	N2×a2				2 ×530	2 ×600	4 ×400
	I	605	715	815	915	1015	1150
	重量kg	422	680	800	1210	1450	1650

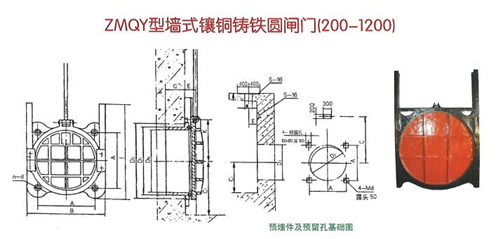

ZMQY型附壁式双向止水铸铁闸门结构图

安装结构图（六）

六、ZMQY型附壁式双向止水铸铁闸门的安装结构图、结构组件、外形及安装尺寸表。

1、ZMQY型双止水铸铁闸门安装结构图如上：安装结构图（六）；

2、其结构组件与ZMQF基本相同,主要区别点在于其挡水板,也就门叶为圆形；

3、ZMQY型附壁式双向止水铸铁闸门的外形及安装尺寸表。

表（一）DN200-500mm

规格型号DN（mm）		200	300	400	450	500
结构尺寸（mm）	n-d	4-∅12	4-∅12	4-∅12	4-∅16	4-∅16
	A	150	250	350	400	450
	B	260	360	460	510	580
	I	428	565	680	745	810
	G	90	100	100	100	105
	E	75	80	95	95	95
	D1	∅224	∅324	∅430	∅480	∅530
	K	150	200	285	305	325
预埋件及预留孔尺寸	4-Md	4-M10	4-M10	4-M10	4-M14	4-M14
	D2	∅280	∅380	∅480	∅530	∅580
	C1	400	500	550	575	600
	C	400-2500	550-2500	750-2500	850-2500	900-2500
	∅	80	80	80	80	100
	kg	46	65	102	128	140

表（二）DN600-1200mm

规格型号DN（mm）		600	700	800	900	1000	1200
结构尺寸（mm）	n-d	4-∅18	4-∅18	4-∅18	4-∅20	4-∅20	4-∅20
	A	550	650	700	800	900	1100
	B	680	800	900	1000	1120	1320
	I	1060	1140	1270	1380	1700	2050
	G	120	120	120	120	140	180
	E	95	100	100	115	115	130

	D1	∅634	∅734	∅840	∅940	∅1046	1250
	K	400	450	500	560	600	700
预埋件及预留孔尺寸	4-Md	4-M16	4-M16	4-M16	4-M18	4-M18	4-M18
	D2	∅680	∅780	∅880	∅1000	∅1100	∅1300
	C1	650	700	750	800	900	1000
	C	1050-2500	1200-2500	1350-3000	1510-3000	1650-3000	1950-3000
	∅	100	100	120	120	150	150
	kg	220	270	325	388	416	670

总结：以上就是常见的双向止水铸铁闸门的安装结构图、结构组件、外形安装尺寸参数及配型启闭机的内容了,关注我们了解更多关于闸门启闭机安装知识,同时免费获取厂家一手报价,可定制生产！
