暗杆式铸铁闸门安装尺寸图大全

发布日期：2024-11-07 23:19:01浏览：15 次

暗杆式铸铁闸门的类型有很多,比如有AXY、AXF、AYZ、ZAQF、AFZ、PGZA型等,型号也多种多样,为了方便用户了解,在此,瑞鑫水工从安装尺寸图、常见型号安装尺寸参数两个方面为大家梳理如下。

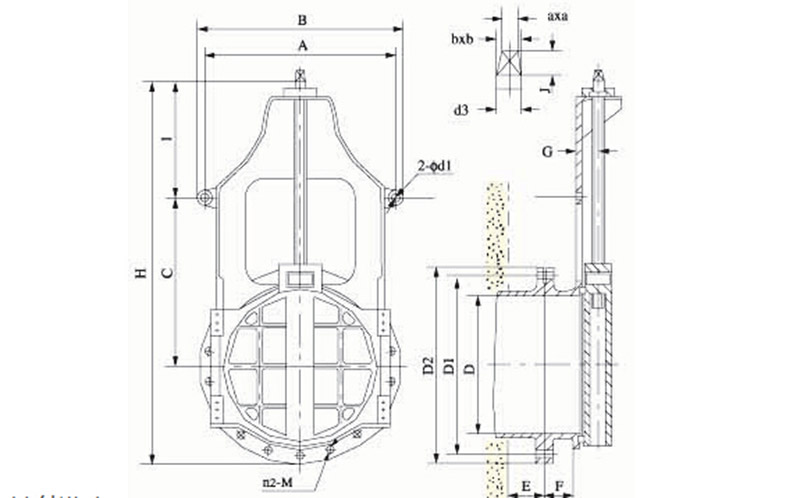

一、AXY型暗杆式铸铁镶铜圆闸门（闸门采用铜止水）安装尺寸图

AXY型暗杆式铸铁镶铜圆闸门安装尺寸参数表

口径D(mm)		300	400	450	500	600	700	800	900	1000	1200
安装尺寸（mm)	A	470	580	614	674	790	910	1060	1110	1250	1450
	B	515	635	654	724	850	980	1130	1190	1330	1550
	C	400	500	552	665	795	933	1035	115	1400	1450
	D1	414	524	564	639	743	854	960	1073	1179	1353
	D2	464	582	652	706	810	928	1034	1156	1262	1460
	E	150	150	150	150	150	150	150	150	180	180
	F	57	59	80	82	83	84	87	109	115	120
	G	83	85	86	97	97	100	103	106	112	125
	H	935	1148	1258	1451	1611	1735	2093	2246	2571	3140
	I	303	357	380	406	411	428	523	528	530	825
	J	30						45			60
	a×a	20×20					20×20	25×25			32×32
	b×b	23×23			25×25		25×25	28×28			35×35
	n1	2
	d1	M18×500		M18×526		M22×54O	M27×56O	M3O×59O	M32×590		M36×620
	n2	12					16	20		24	28
	d2	M22×80		M27×90			M30×100				M32×120
	a3	30			36		36	48	50		71

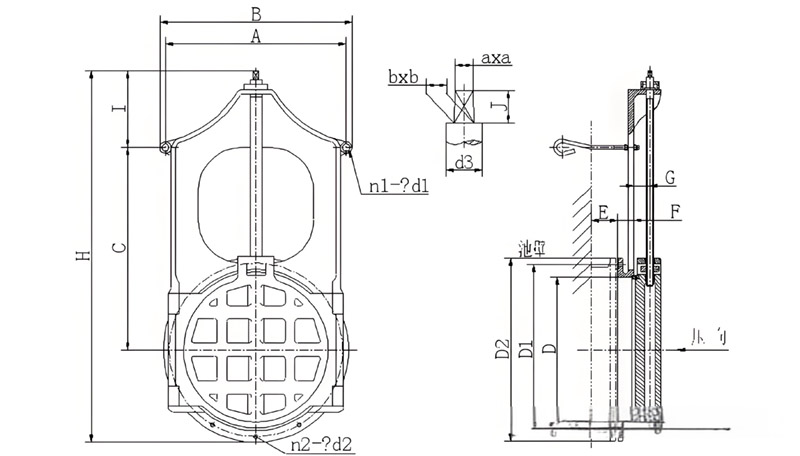

二、AYZ暗杆式铸铁圆闸门安装尺寸图

AYZ-200mm到AYZ-1200mm暗杆式铸铁圆闸门安装尺寸参数表

规格型号D（mm）		200	250	300	400	450	500	600	700	800	900	1000	1200
尺寸参数（mm）	A	360	410	460	560	610	660	700	940	1030	1100	1260	1470
	B	200	250	300	400	450	500	600	700	800	900	1000	1200
	C	145	175	200	275	300	340	390	440	500	550	600	700
	E	70	75	80	95	95	95	95	110	110	115	115	130
	H	360	450	540	720	810	900	1080	1260	1440	1620	1800	2160
	∅d	18	18	20	20	25	25	32	32	32	32	36	40
	n-d1	4×M8	4×M8	4×M12	4×M12	4×M12	4×M16	4×M16	4×M16	4×M16	4×M20	4×M22	4×M24

AYZ-1400mm到AYZ-3000mm暗杆式铸铁圆闸门安装尺寸参数表

规格型号D（mm）		1400	1500	1600	1700	1800	1900	2000	2200	2400	2800	3000
尺寸参数（mm）	A	1630	1750	1880	1980	2080	2180	2280	2490	2690	3090	3300
	E	180	190	190	200	210	210	230	250	250	280	310
	C	800	850	900	950	1000	1050	1100	1200	1300	1500	1600
	G	110	110	120	120	130	130	140	140	140	150	150
	H	2520	2700	2880	3060	3240	3420	3600	3690	4320	5040	5400
	∅d	40	40	44	44	44	50	50	55	55	55	60
	a	160	160	160	160	180	180	180	180	180	200	200
	b	2800	3000	3200	3400	3600	3800	4000	4400	4800	5600	6000

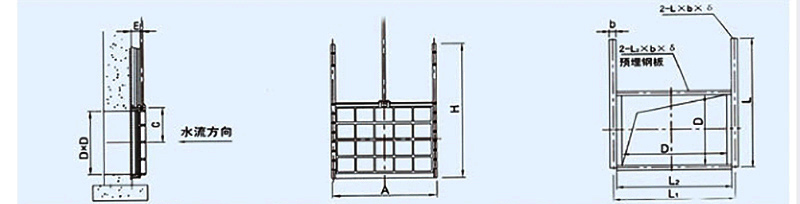

三、ZAQF暗杆式铸铁方闸门（墙式安装,俗称附壁式安装）安装尺寸图

ZAQF暗杆式铸铁方闸门（墙式安装,俗称附壁式安装）安装尺寸图

ZAQF暗杆式铸铁方闸门安装尺寸参数表

型号规格	口径D×D	300×300	400×400	500×500	600×600	700×700	800×800	1000×1000	1200×1200	1400×1400	1600×1600	1800×1800	2000×2000	2200×2200	2400×2400
外形及安装尺寸	A	460	560	660	760	940	1030	1260	1470	1680	1880	2080	2280	2480	2660
	b	100	100	100	100	100	100	120	120	120	120	120	160	160	160
	C	200	250	310	360	420	470	580	690	800	900	1000	1110	1210	1315
	E	80	250	95	95	110	110	140	150	200	220	240	280	280	320
	H	600	800	1000	1200	1400	1600	2000	2400	2800	3200	3600	4000	4400	4800
	L	630	850	1060	1260	1460	1670	2080	2480	2880	3290	3690	4100	4100	4920
	L1	470	570	670	770	950	1040	1270	1360	1570	1770	1970	2130	2330	2510
	δ	10	10	10	10	10	10	10	12	12	12	12	16	16	16

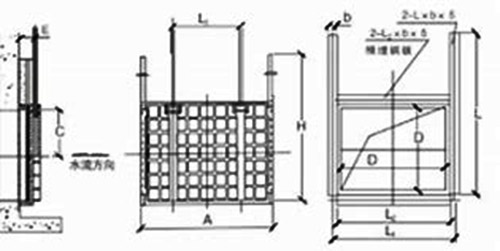

四、AXF暗杆式铸铁镶铜方闸门安装尺寸图

0.3*0.3米AXF暗杆式铸铁镶铜方闸门安装尺寸参数表

型号规格	口径	外型及安装尺寸
型号规格	Dx D	A	B	C	E	H	L	L1	δ
AXF-300	300x300	460	100	200	90	600	630	470	10
AXF-400	400x400	560	100	250	110	800	850	570	10
AXF-500	500x500	660	100	310	110	1000	1060	670	10
AXF-600	600x600	760	100	360	120	1200	1260	770	10
AXF-700	700x700	940	100	420	120	1400	1460	950	10
AXF-800	800x800	1030	100	470	130	1600	1670	1040	10
AXF-1000	1000x1000	1260	120	580	140	2000	2080	1270	10

1.2*1.2-2.4*2.4米AXF暗杆式铸铁镶铜方闸门安装尺寸参数表

型号规格	口径外型及安装尺寸
型号规格	Dx D	A	B	C	E	H	L	L1	L2	δ
AXF-1200	1200x1200	1420	120	690	150	2400	2480	1480	1380	12
AXF-1400	1400X1400	1640	120	800	180	2800	2880	1690	1570	12
AXF-1600	1600x1600	1840	120	900	180	3200	3290	1890	1770	12
AXF-1800	1800X1800	2040	120	1000	200	3600	3690	2090	1970	12
AXF-2000	2000x2000	2240	160	1110	200	4000	4100	2290	2130	16
AXF-2200	2200x2200	2440	160	1210	210	4400	4100	2290	2330	16
AXF-2400	2400x2400	2640	160	1315	210	4800	4920	2670	2510	16

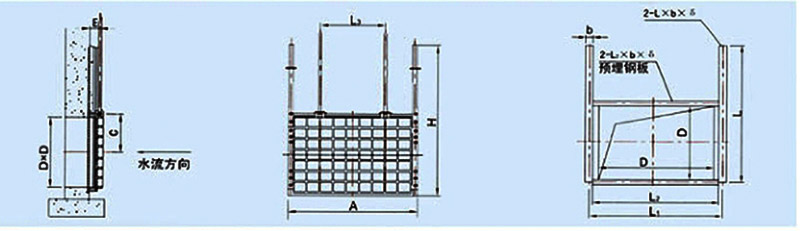

AXF暗杆式铸铁镶铜方闸门安装尺寸图

AXF暗杆式铸铁镶铜方闸门2600-5000mm外形安装尺寸
型号规格	口径	外型及安装尺寸
型号规格	Dx D	A	B	C	E	H	L	L1	L2	L3	δ
AXF-2600	2600x2600	2840	160	1410	220	5200	5330	2890	2730	1300	16
AXF-2800	2800x2800	3040	160	1515	230	5600	5730	3090	2930	1400	16
AXF-3000	3000x3000	3260	200	1620	230	6000	6150	3320	3120	1500	20
AXF-3500	3500x3500	3760	200	1880	240	7000	7150	3830	3630	1800	20
AXF-4000	4000x4000	4280	200	2130	240	8000	8180	4340	4140	2000	20
AXF-4500	4500x4500	4780	200	2380	260	9000	9190	4840	4640	2200	20
AXF-5000	5000x5000	5280	200	2650	280	10000	10200	5360	5160	2500	20

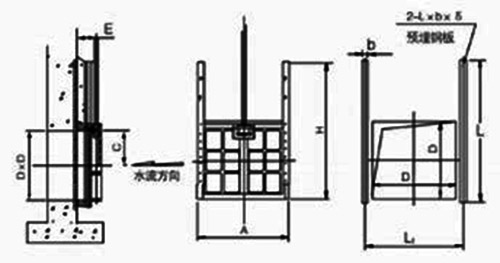

五、AFZ暗杆式铸铁方闸门安装尺寸图

AFZ暗杆式铸铁方闸门安装尺寸参数表

型号规格	口径外形及安装尺寸
型号规格	D	A	B	C	E	H	L	L1	Φ
AFZ-1200	1200×1200	1470	120	690	150	2400	2480	1480	12
AFZ-1400	1400×1400	1680	120	800	200	2800	2880	1690	12
AFZ-1600	1600×1600	1880	120	900	220	3200	3290	1890	12
AFZ-1800	1800×1800	2080	120	1000	240	3600	3690	2090	12
AFZ-2000	2000×2000	2280	160	1110	280	4000	4100	2290	16
AFZ-2200	2200×2200	2480	160	1210	280	4400	4100	2290	16
AFZ-2400	2400×2400	2660	160	1315	320	4800	4920	2670	16

AFZ暗杆式铸铁方闸门安装尺寸参数表

型号规格	口径外形及安装尺寸
型号规格	D	A	B	C	E	H	L	L1	L2	L3	Φ
AFZ-2600	2600×2600	2880	160	1410	320	5200	5330	2890	2730	1300	16
AFZ-2800	2800×2800	3080	160	1515	320	5600	5730	3090	2930	1400	16
AFZ-3000	3000×3000	3310	200	1620	320	6000	6150	3320	2130	1500	20
AFZ-3500	3500×3500	3820	200	1880	320	7000	7150	3830	3630	1800	20
AFZ-4000	4000×4000	4330	200	2130	360	8000	8180	4340	4140	2000	20
AFZ-4500	4500×4500	4830	200	2380	360	9000	9190	4840	4640	2200	20
AFZ-5000	5000×5000	5350	200	2650	380	10000	10200	5360	5160	2500	20

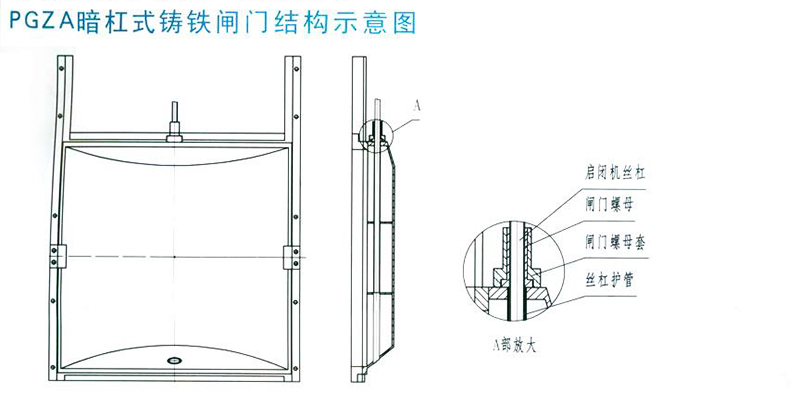

六、PGZA拱形暗杆式铸铁闸门安装尺寸图

PGZA拱形暗杆式铸铁闸门安装尺寸图
