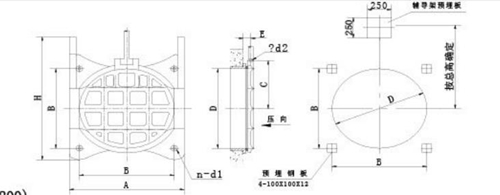

一、AYZ型暗杆式铸铁闸门规格型号及外形布置尺寸：
表：（一）AYZ型DN200-500mm尺寸参数
规格型号D（mm） |
200 |
250 |
300 |
400 |
450 |
500 |
|
尺寸参数（mm） |
A |
360 |
410 |
460 |
560 |
610 |
660 |
B |
200 |
250 |
300 |
400 |
450 |
500 |
|
C |
145 |
175 |
200 |
275 |
300 |
340 |
|
E |
70 |
75 |
80 |
95 |
95 |
95 |
|
H |
360 |
450 |
540 |
720 |
810 |
900 |
|
∅d |
18 |
18 |
20 |
20 |
25 |
25 |
|
n-d1 |
4×M8 |
4×M8 |
4×M12 |
4×M12 |
4×M12 |
4×M16 |
|
表：（二）AYZ型DN600-1200mm尺寸参数
规格型号D（mm） |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
尺寸参数（mm） |
A |
700 |
940 |
1030 |
1100 |
1260 |
1470 |
B |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
C |
390 |
440 |
500 |
550 |
600 |
700 |
|
E |
95 |
110 |
110 |
115 |
115 |
130 |
|
H |
1080 |
1260 |
1440 |
1620 |
1800 |
2160 |
|
∅d |
32 |
32 |
32 |
32 |
36 |
40 |
|
n-d1 |
4×M16 |
4×M16 |
4×M16 |
4×M20 |
4×M22 |
4×M24 |
|

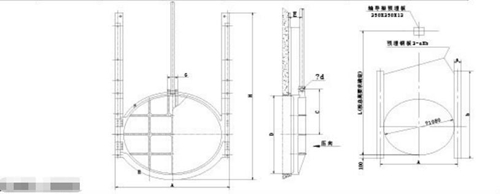

表：（三）AYZ型DN1400-1900mm尺寸参数
规格型号D（mm） |
1400 |
1500 |
1600 |
1700 |
1800 |
1900 |
|
尺寸参数（mm） |
A |
1630 |
1750 |
1880 |
1980 |
2080 |
2180 |
E |
180 |
190 |
190 |
200 |
210 |
210 |
|
C |
800 |
850 |
900 |
950 |
1000 |
1050 |
|
G |
110 |
110 |
120 |
120 |
130 |
130 |
|
H |
2520 |
2700 |
2880 |
3060 |
3240 |
3420 |
|
∅d |
40 |
40 |
44 |
44 |
44 |
50 |
|
a |
160 |
160 |
160 |
160 |
180 |
180 |
|
b |
2800 |
3000 |
3200 |
3400 |
3600 |
3800 |
|
表：（四）AYZ型DN2000-3000mm尺寸参数
规格型号D（mm） |
2000 |
2200 |
2400 |
2800 |
3000 |
|
尺寸参数（mm） |
A |
2280 |
2490 |
2690 |
3090 |
3300 |
E |
230 |
250 |
250 |
280 |
310 |
|
C |
1100 |
1200 |
1300 |
1500 |
1600 |
|
G |
140 |
140 |
140 |
150 |
150 |
|
H |
3600 |
3690 |
4320 |
5040 |
5400 |
|
∅d |
50 |
55 |
55 |
55 |
60 |
|
a |
180 |
180 |
180 |
200 |
200 |
|
b |
4000 |
4400 |
4800 |
5600 |
6000 |
|
二、产品优势特点：
1、本产品具有安装方便的特点,因其通常情况下采用整体套装；
2、启闭速度快,因在安装中会稍高于水头,开启水头小；
3、操作方便、轻巧、可靠；
4、可采用电动控制装置,易实现自控和远控的；
5、采用硬密封止水,具有较好的密封性能,采用铜止水的较多,也常常称为暗杆式铸铁镶铜圆闸门；
6、介质流向不受限 , 不扰流、不降低压力；
7、流体阻力小 , 密封面受介质的忡刷和侵蚀小,使用寿命长；
8、耐酸碱性能好,可适用于污水、海水；
三、应用及用途：
可广泛应用于冶金、纺织、石油、化工、电力等污水处理水利上,是污水流量和液面水位的控制重要设备之一,且多用于在不允许安装明杆式闸门的场所。
