AXF型

一、型号举例说明:

AXF1200×1200:AXF,表示下开式暗杆铸铁镶铜方闸门,1200,表示孔口宽度为1200mm,1200表示孔口高度1200mm。

二、常见的规格型号及安装尺寸如表（一）、表（二）

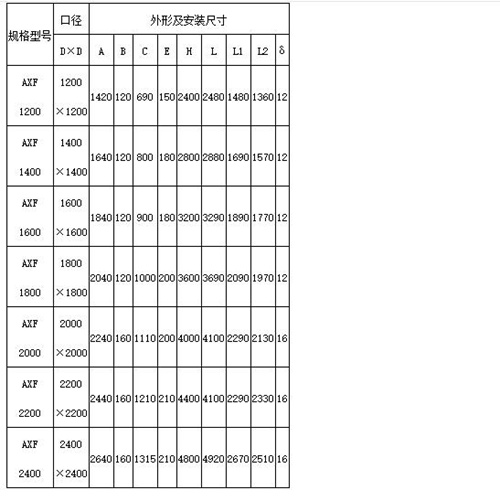

表（一）：AXF1200-2400mm暗杆式铸铁镶铜方闸门外形及安装尺寸

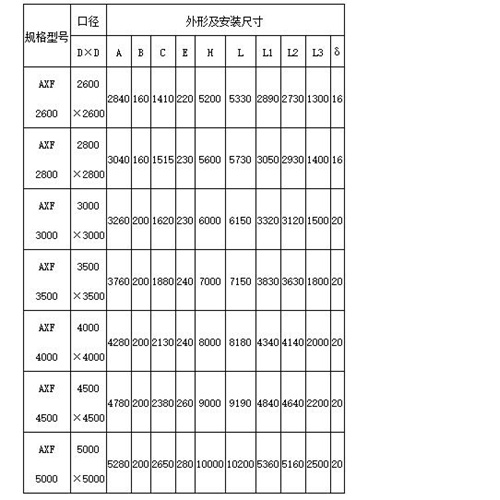

表（二）：AXF2600-5000mm暗杆式铸铁镶铜方闸门外形及安装尺寸

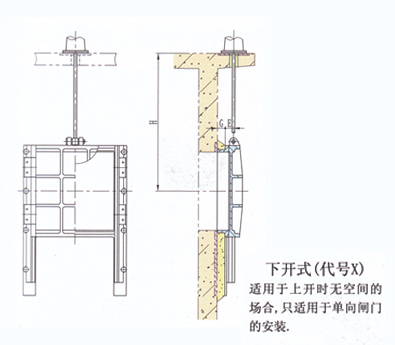

注：此款产品同时属于下开式闸门,仅适用于上开没有空间的单向止水场合。开启和关闭的方式正好与常见闸门的相反,常见的为向上开启,向下关闭,款产品为向下开启,向上关闭。用户采购时候请注明所选型号,比如AXF3000,及配型的启闭机,是电动的,还是手电两用的。

三、工作原理及结构特点：

由启闭机带动丝杆转动,在梯形螺紋作用下使启闭螺母带动闸门门体上下运行,以达到截断或疏通水流的作用。

1、采用暗杆式附壁式安装,适用于安装在墙上的升杆式方型孔口闸门,

2、止水效果好,其平整的内底与井壁紧密贴合,密封面采用铜合金精心加工,密封性好,渗水量小,正向渗水量小于等于1.25L/min；

3、结构强度高,闸板有加筋型；

4、耐腐蚀性好,承压能力大,正向可承受0.1MPa的压力,反向亦可承受一定的水压；

5、安装、调试及维护使用方便。

四、应用：

常用于给水、排水、防汛等水利工程,用来截断或疏通水流,尤其是公园、风景区、道路工程等不允许明杆式方闸门安装的场所。
