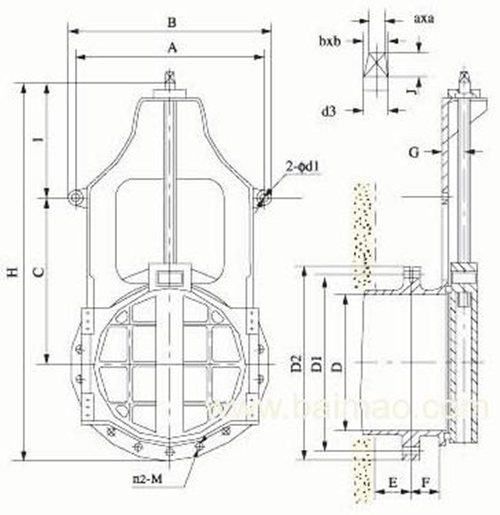

ZAQF暗杆式铸铁闸门外形及安装尺寸：
表（一）：ZAQF300-700mm暗杆式铸铁闸门外形及安装尺寸
型号规格 |
口径D×D |
300×300 |
400×400 |
500×500 |
600×600 |
700×700 |
外形及安装尺寸 |
A |
460 |
560 |
660 |
760 |
940 |
b |
100 |
100 |
100 |
100 |
100 |
|
C |
200 |
250 |
310 |
360 |
420 |
|
E |
80 |
250 |
95 |
95 |
110 |
|
H |
600 |
800 |
1000 |
1200 |
1400 |
|
L |
630 |
850 |
1060 |
1260 |
1460 |
|
L1 |
470 |
570 |
670 |
770 |
950 |
|
δ |
10 |
10 |
10 |
10 |
10 |
表（二）：ZAQF800mm-1600mm暗杆式铸铁闸门外形及安装尺寸
型号规格 |
口径D×D |
800×800 |
1000×1000 |
1200×1200 |
1400×1400 |
1600×1600 |
外形及安装尺寸 |
A |
1030 |
1260 |
1470 |
1680 |
1880 |
b |
100 |
120 |
120 |
120 |
120 |
|
C |
470 |
580 |
690 |
800 |
900 |
|
E |
110 |
140 |
150 |
200 |
220 |
|
H |
1600 |
2000 |
2400 |
2800 |
3200 |
|
L |
1670 |
2080 |
2480 |
2880 |
3290 |
|
L1 |
1040 |
1270 |
1360 |
1570 |
1770 |
|
δ |
10 |
10 |
12 |
12 |
12 |
表（三）：ZAQF1800-2400mm暗杆式铸铁闸门外形及安装尺寸
型号规格 |
口径D×D |
1800×1800 |
2000×2000 |
2200×2200 |
2400×2400 |
外形及安装尺寸 |
A |
2080 |
2280 |
2480 |
2660 |
b |
120 |
160 |
160 |
160 |
|
C |
1000 |
1110 |
1210 |
1315 |
|
E |
240 |
280 |
280 |
320 |
|
H |
3600 |
4000 |
4400 |
4800 |
|
L |
3690 |
4100 |
4100 |
4920 |
|
L1 |
1970 |
2130 |
2330 |
2510 |
|
δ |
12 |
16 |
16 |
16 |
暗杆式铸铁方闸门主要技术参数：
1、闸板压向门框允许压力0.1Mpa；
2、密封工作部位渗透量不大于1.24L/min.m；
3、闸板压离门框允许压力0.02Mpa；
本产品具有结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便,也适用于管道口和交汇窟井,沉沙池、沉淀池、引水渠、泵站进水口等处。
